RZS-6 üzemanyag-töltőállomás
Az RZS-6 segítségével gyorsan elkészíthetők és kijuttathatók a folyékony műtrágyák a mezőgazdasági területekre vagy az üvegházakba. Az állomás kényelmes adagolórendszerrel, megbízható szivattyúkkal és masszív vázzal rendelkezik. Az RZS-6 használata csökkenti a műtrágya-felhasználást, növeli a kijuttatás pontosságát és időt takarít meg a mezőgazdasági vállalkozás számára. A kompakt és mobil kialakítás megkönnyíti a szállítást és a munkafolyamatba való integrálást.
Jellegzetes:
| Elnevezés | RZS-6(0,5) | RZS-6(0,5) |
| Szekciók száma, db | 2 | 2 |
| A fém vastagsága, mm | 4 | 4 |
| Alkalmazás | Alapoldat | Anyoldat / munkoldat |
| Térfogat,m³ | 0,5+6 | 0,5+6 |
| Átmérő, mm
A pótkocsi méretei, mm: – hossz – szélesség – magasság |
1 400
6 490 2 470 2 450 |
1 400
6 490 2 470 2 450 |
| Tengelyek száma | 1 | 1 |
| A kerekek mérete | 550/60-22,5 | 550/60-22,5 |
| Hypro centrifugális szivattyú és motoros szivattyú | Hypro (250 l/perc, Ø2″) | Hypro (600 l/perc, Ø3″) |
| 6 m-es betöltő- és ürítőcső | Ø2″ | Ø3″ |
Működési elv:
RZS-6 típusú félpótkocsi-tartály oldat keveréséhez és adagolásához

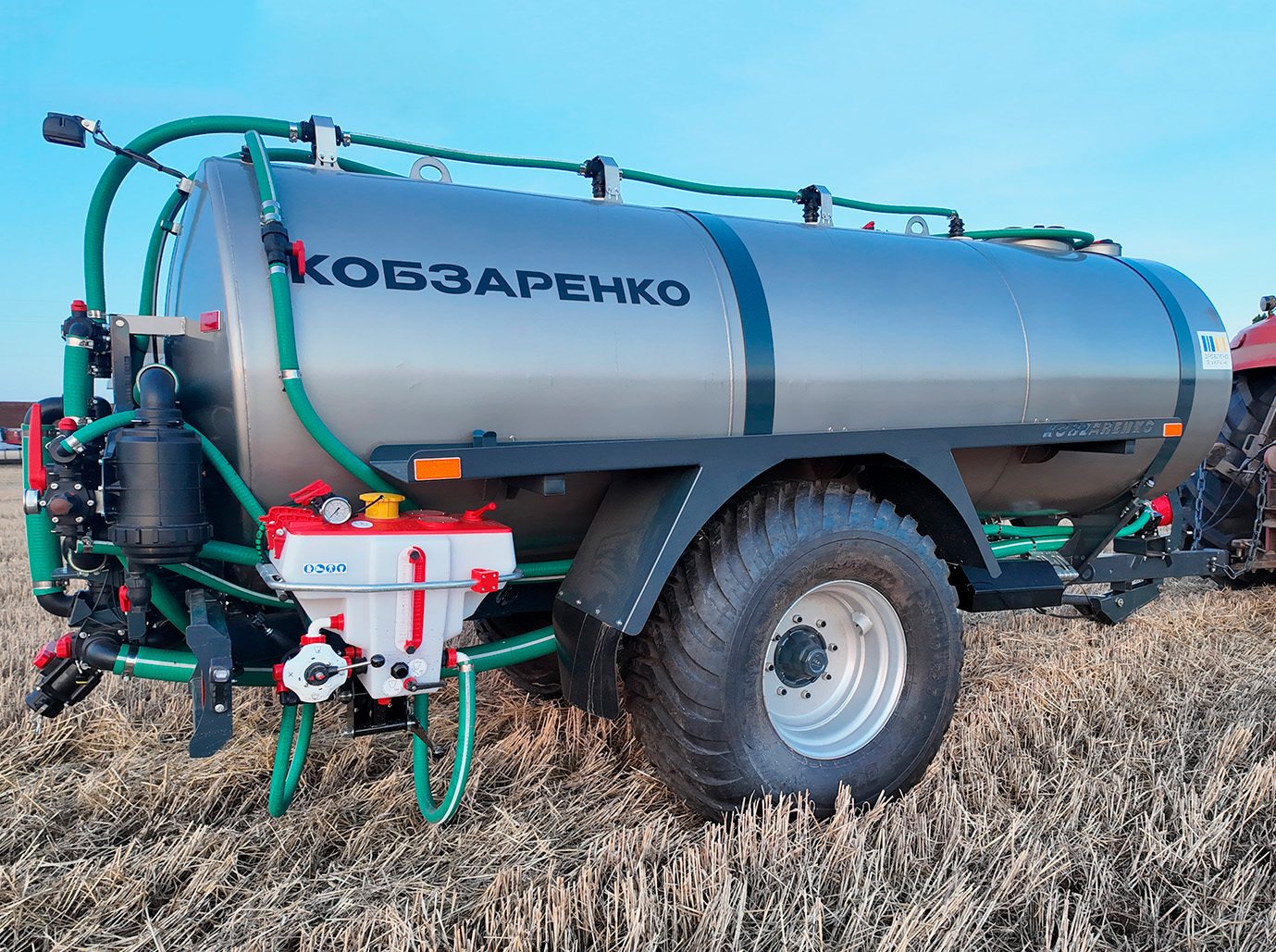

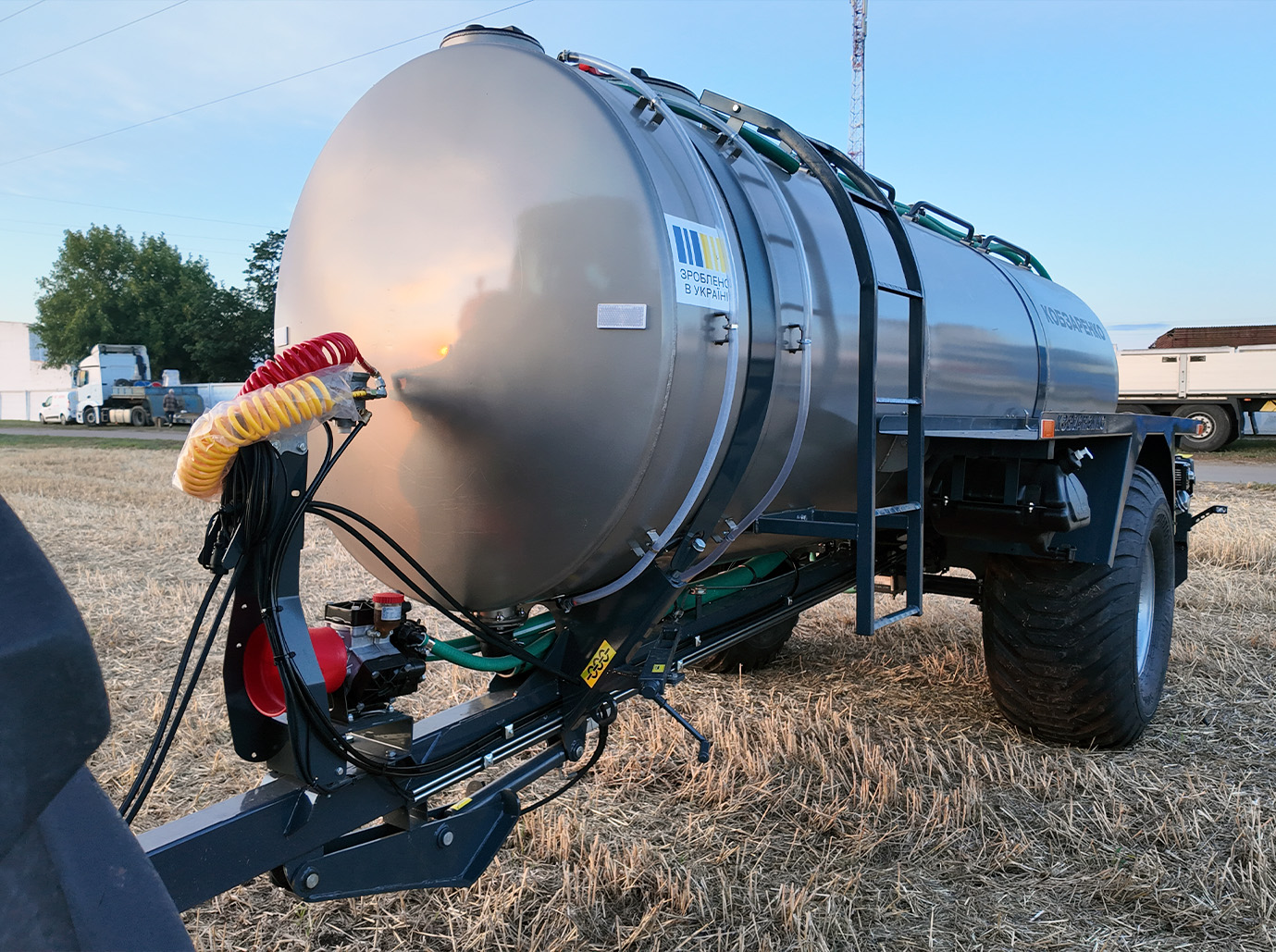

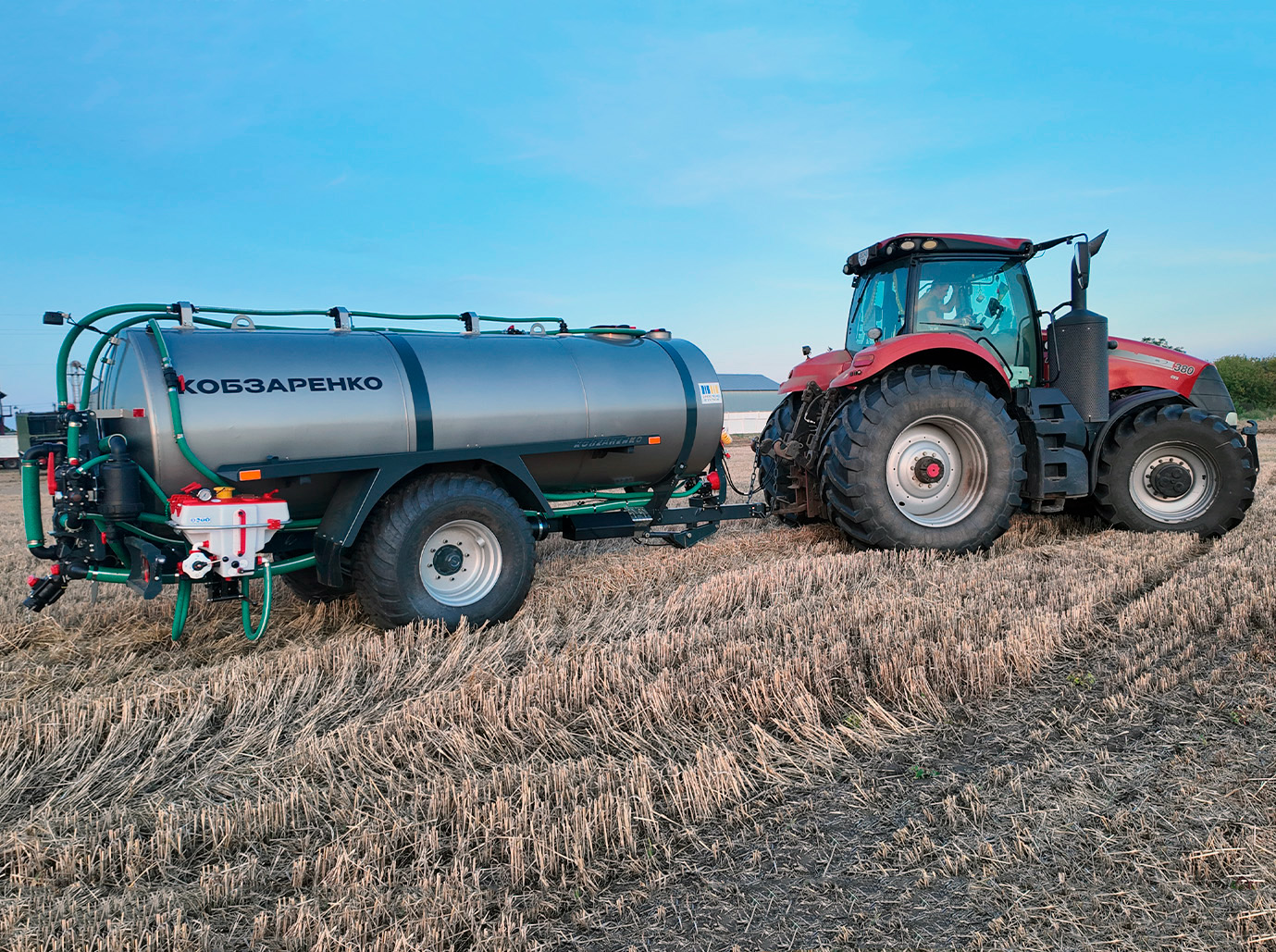

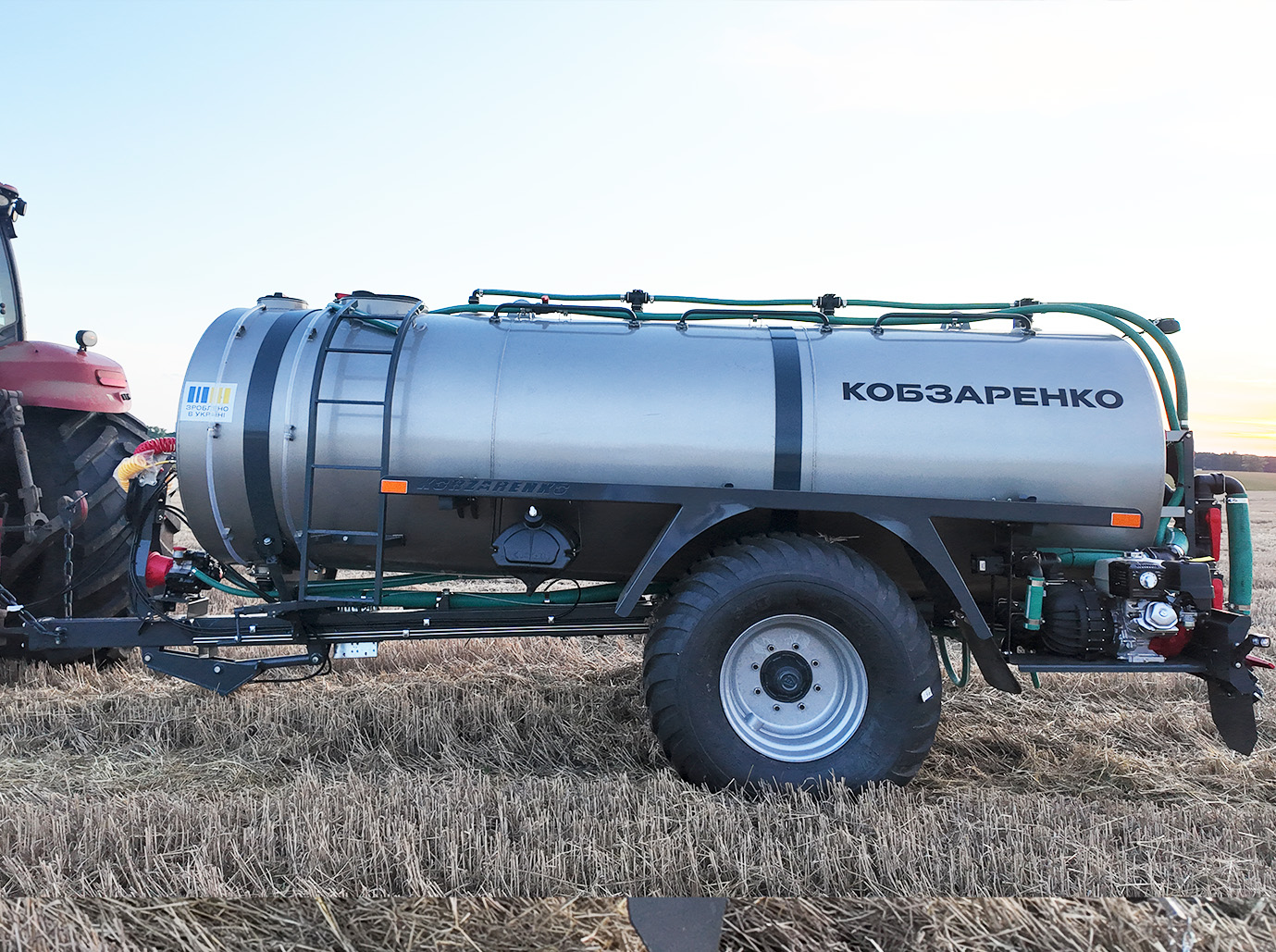

RZS-6 berendezés
A 6m³ űrtartalmú, 1400 mm átmérőjű tartály két részre van osztva – a munkaközeg számára (6m³ térfogat) és a tiszta víz számára (0,5m³ térfogat) –, rozsdamentes fémből készült, hengeres alakú, belső vízcsillapítóval.
Az RZS-6 felszereltsége
- magas kémiai ellenállóképességű rozsdamentes acél (élelmiszeripari);
- pneumatikus fékrendszer (egy- vagy kétkörös);
- különálló munkakamra és öblítőkamra;
- ADR tengely (Olaszország);
- 550/60-22,5-es kerekek (megengedett terhelés: 5,15 t kerékenként 40 km/h sebességnél);
- Pronar gumiabroncsok (Lengyelország);
- a vonórúd hidraulikus támasza;
- 40 mm-es és 50 mm-es átmérőjű vonókarika, Scharmüller (Ausztria);
- Domar (Olaszország) sárvédők;
- 12(24) V-os világítás;
- létra, karbantartási felületek;
- a befecskendezett/kiszivattyúzott folyadék mennyiségét mérő mérőműszer; elektronikus szelepes mérőműszer;
- kémiai keverő (35 l);
- HYPRO motoros szivattyú (250 l/perc, 2”; 600 l/perc, 3”) betöltéshez/kiszivattyúzáshoz és keveréshez;

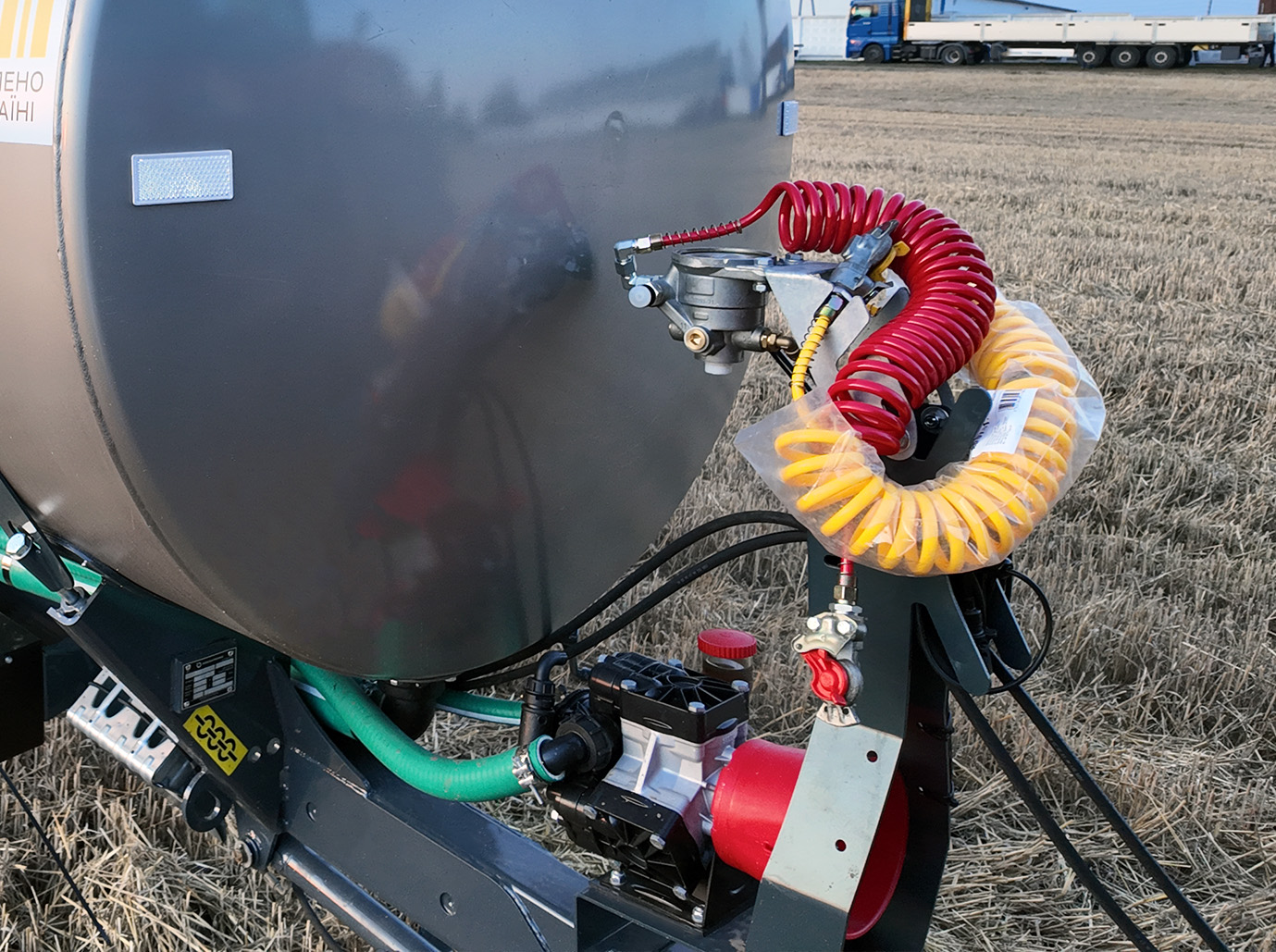

- AR 135 Bp membrán-dugattyús szivattyú a vegyszerkeverőből történő kiszivattyúzáshoz ;
- 2’’ (3″) átmérőjű töltő- és ürítőcső – 6 m.
Funkciók:
- A tartály (6m³) feltöltése a víztározóból;
- Permetezőgépek feltöltése a tartályból (6m³);
- Az anyoldat elkészítése – kémiai keverő (35 l);
- A munkavíz keverése a tartályban;
- A tartály öblítése.
A munkafolyamat:
- Szivattyúval pumpáljuk be a vizet, és a mérő segítségével adagoljuk azt minden rekeszbe külön-külön.
- Megmérjük a víz savasságát (pH-értékét) és keménységét, és szükség esetén adalékanyagokat adunk hozzá a víz stabilizálása érdekében.
- Öntsük a növényvédő szert a vegyszerkeverőbe.
- A növényvédőszer használata után a tartályokat a keverőben öblítjük ki (az összes növényvédőszert felhasználjuk).
- A motoros szivattyúval 2 órán át folyamatosan keverjük az oldatot.
- Töltjük fel a permetezőgépet – a mérőórán keresztül adagoljuk az oldatot.
- A munkatartályokat centrifugális fúvókákkal ellátott zuhannóval öblítjük ki, majd a folyadékot a permetezőgépbe engedjük.

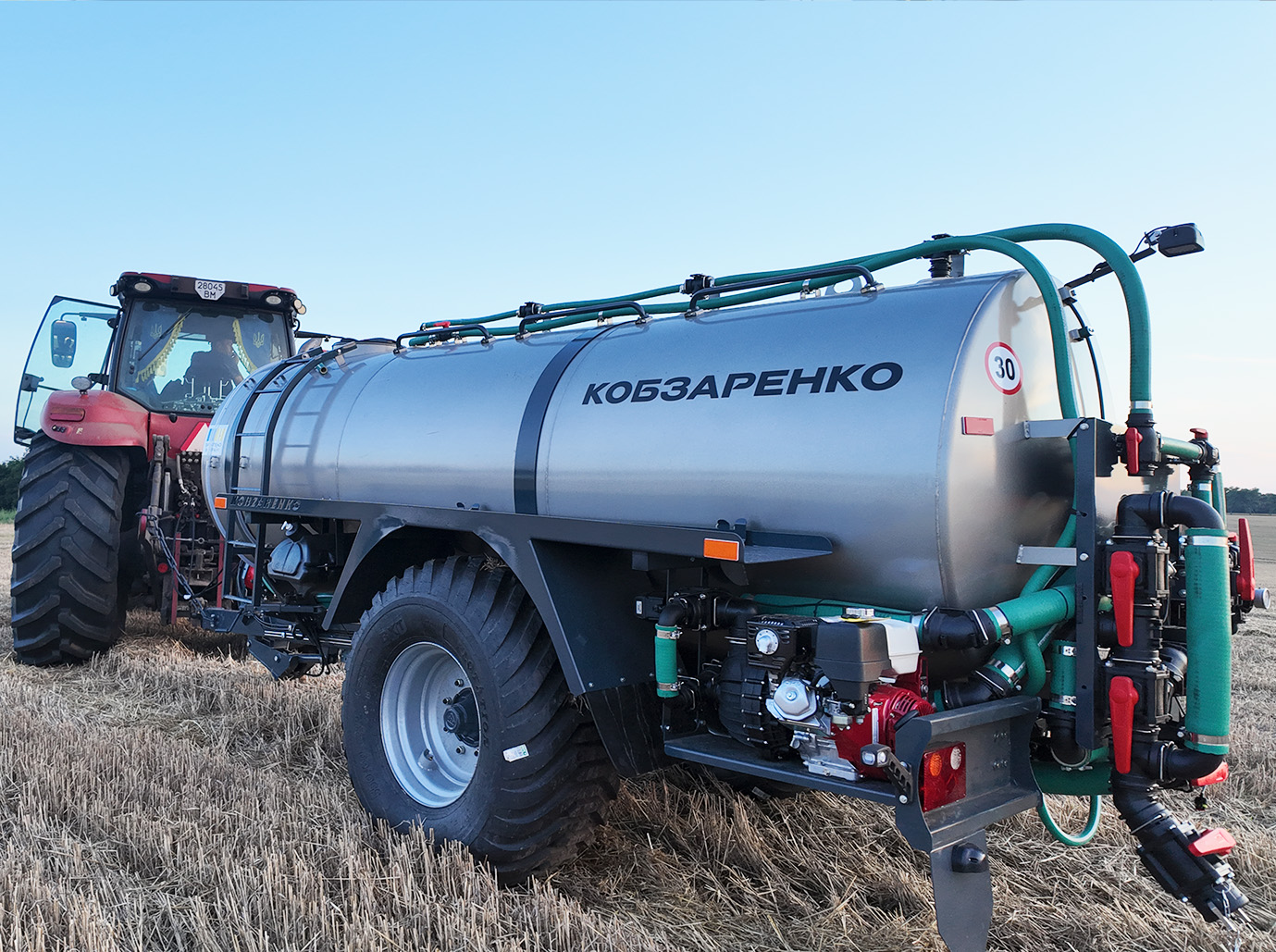

A 6m³ űrtartalmú vákuumtartály egy HYPRO motoros centrifugális szivattyúval van felszerelve (250 l/perc, Ø2” vagy 600 l/perc, Ø3”), amelyek biztosítják a tartály és a permetezőgépek gyors feltöltését, a munkaközegek előkészítését, a keverést és az öblítést.
A centrifugális szivattyú önfeltöltő funkciója biztosítja a 3 m mélységű víztestből történő feltöltést. A beszívott és kiszivattyúzott folyadék szűrését egy Ø3”-es szívószűrő biztosítja.

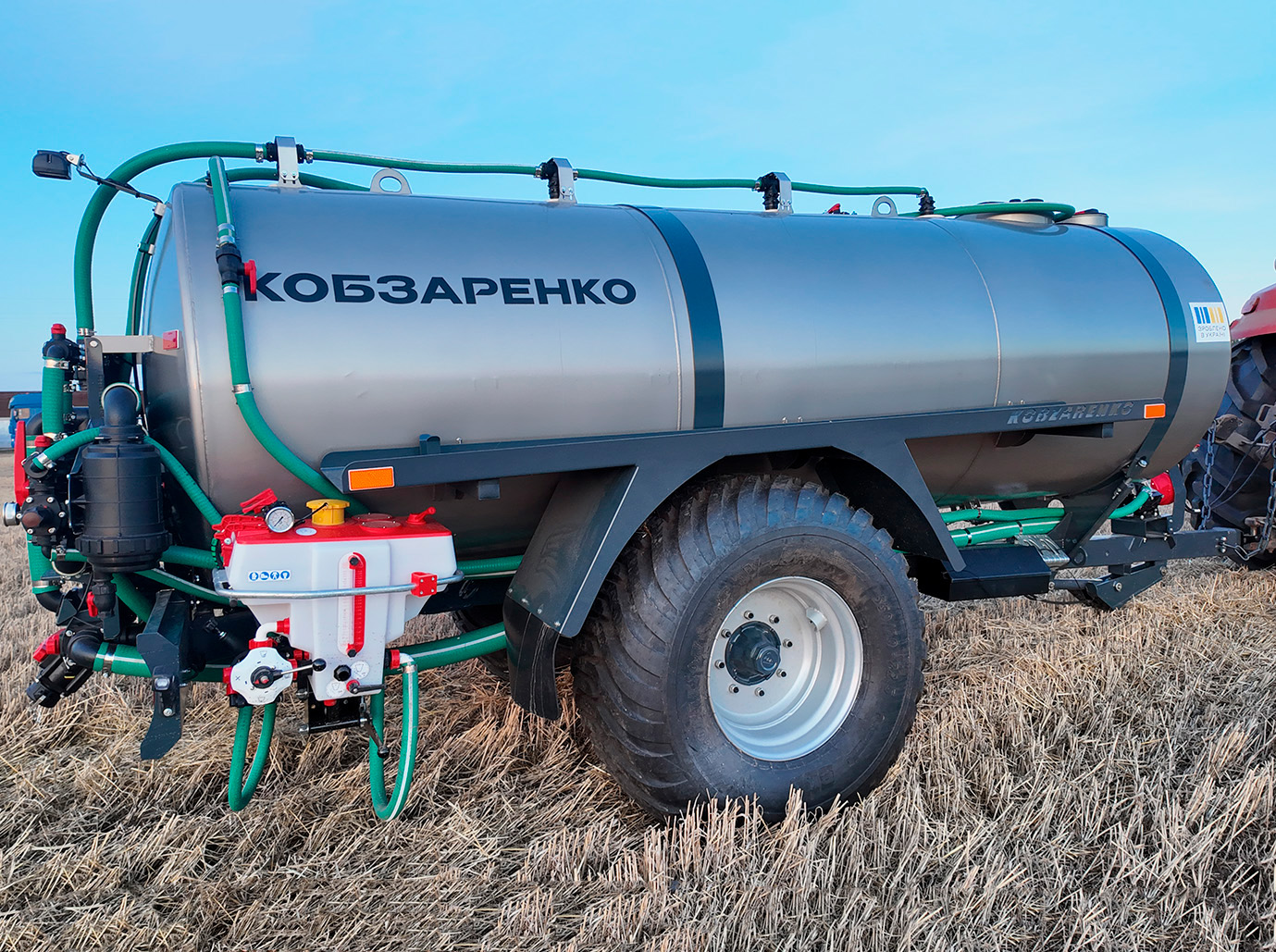

A munkoldat elkészítése (folyékony, por és granulált anyagok keverése) egy 35 literes kémiai keverőgéppel történik. A keverőgép tartalmaz egy készletet, amely lehetővé teszi a kémiai folyadékok közvetlenül a kannákból történő beszívását. A munkakeverék keverését a tartályban 8 darab befecskendező keverő segítségével végzik.
A munka befejeztével a hordó öblítése egy 0,5m³ űrtartalmú tiszta víztartályból történik, a tartály felső részén elhelyezett négy öblítőberendezésen keresztül. A tartályokat zárható töltőfedéllel, légszelepekkel és szűrőkkel látják el.

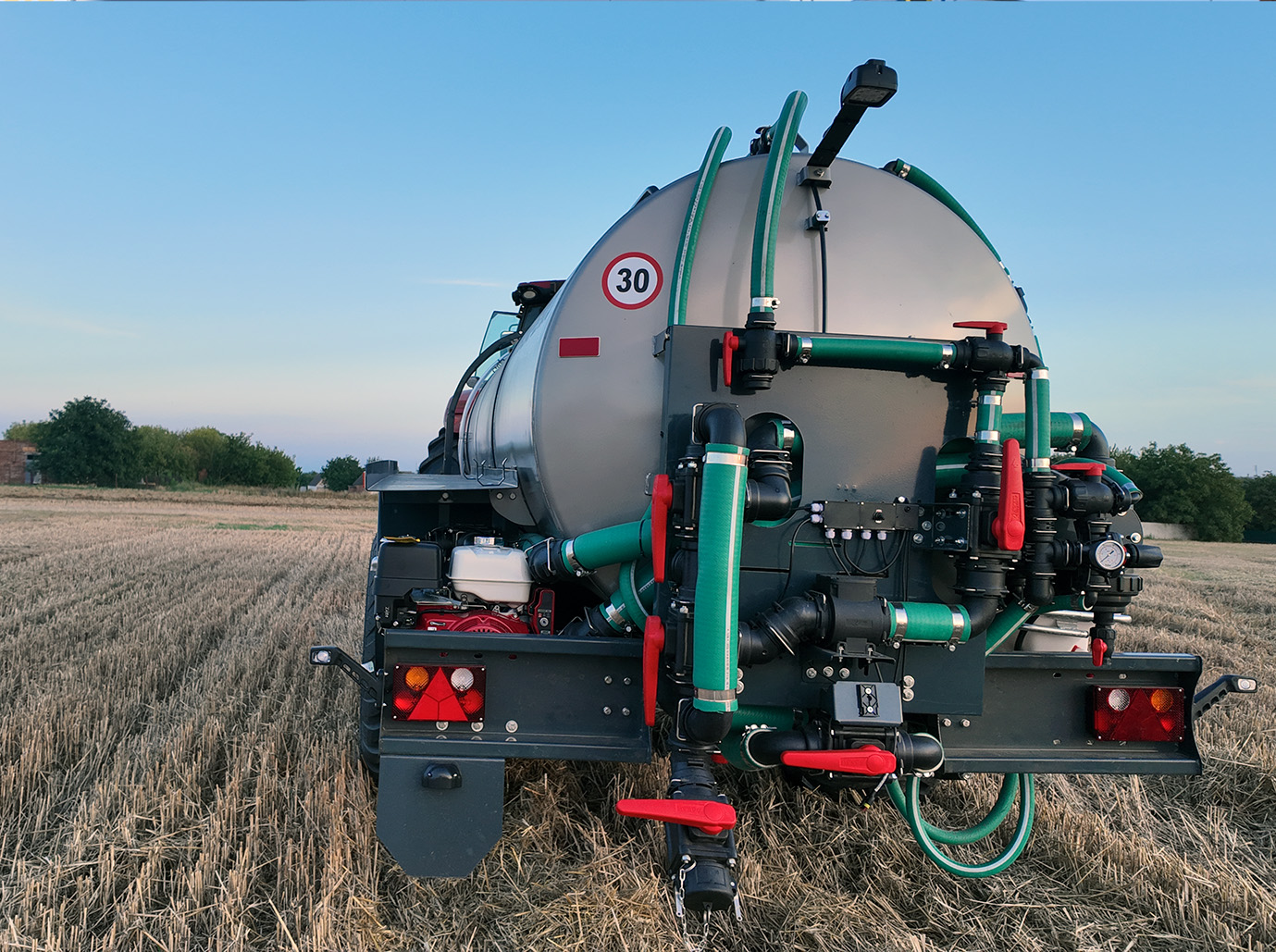

A befecskendezett/kiszivattyúzott folyadék mennyiségének mérését egy Ø2” (Ø3”) literes mérő biztosítja, amelyen kijelző található, anyaoldati oldat esetén elzáróval, munkoldat esetén pedig elzáró nélkül. A nyomóvezeték (a permetezőgép feltöltése) és a szívóvezeték (a tartály feltöltése) háromutas gömbcsapokból álló rendszerrel van kialakítva, amelyek átmérője Ø2” (Ø3”), ami biztosítja a szivattyú magas hatékonyságát, akár 250 l/perc (600 l/perc) sebességig . A tömlők és az összes alkatrész kis térfogatának köszönhetően nagy adagolási pontosság érhető el.
