RZS-16 Multilift oldó- és töltőállomás
Az RZS-16 Multilift oldat- és töltőállomás – univerzális megoldás folyékony műtrágyák és növényvédő szerek előkészítéséhez, keveréséhez és adagolásához. A nagy űrtartalom, a hidraulikus szivattyú, az öblítőrendszer és a mérő biztosítják a pontos és biztonságos működést. A mobil Multilift-platform lehetővé teszi a felszerelést bármely, kampós rakodóval felszerelt alvázra, gyorsítja a permetezőgépek feltöltését, csökkenti az állásidőt és növeli a termelékenységet a mezőn.
Jellegzetes:
| Főbb jellemzők | RZS-16 multilift |
| Szekciók száma, db. | 3 |
| A fém vastagsága, mm | 4 |
| Alkalmazás | munkoldat |
| Térfogat,m³ | 1+7,5+7,5 |
| Átmérő, mm | 1 900 |
Működési elv:
Rozsdamentes acélból készült tartály növényvédő szerek előállításához, szállításához és kijuttatásához.

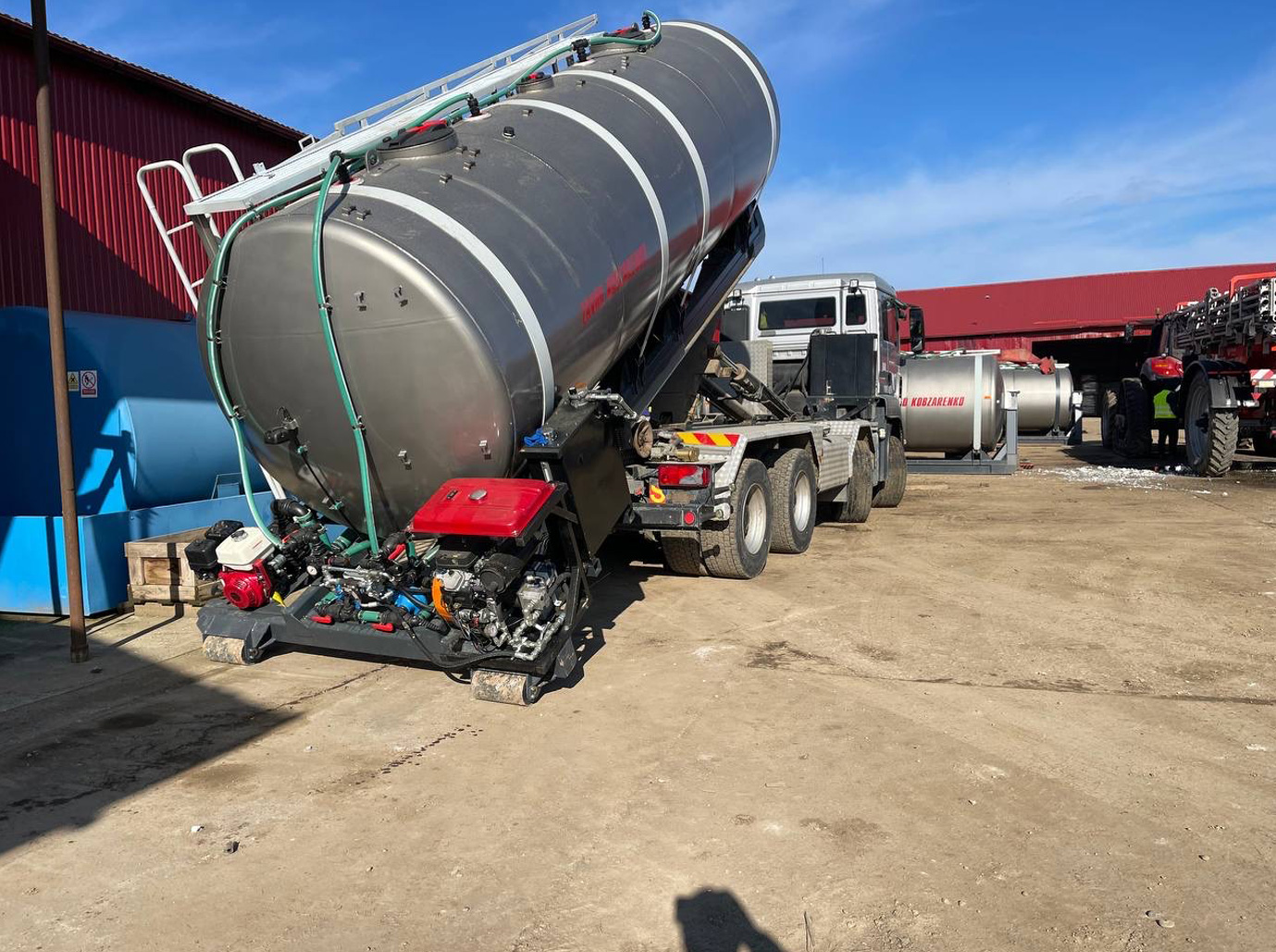

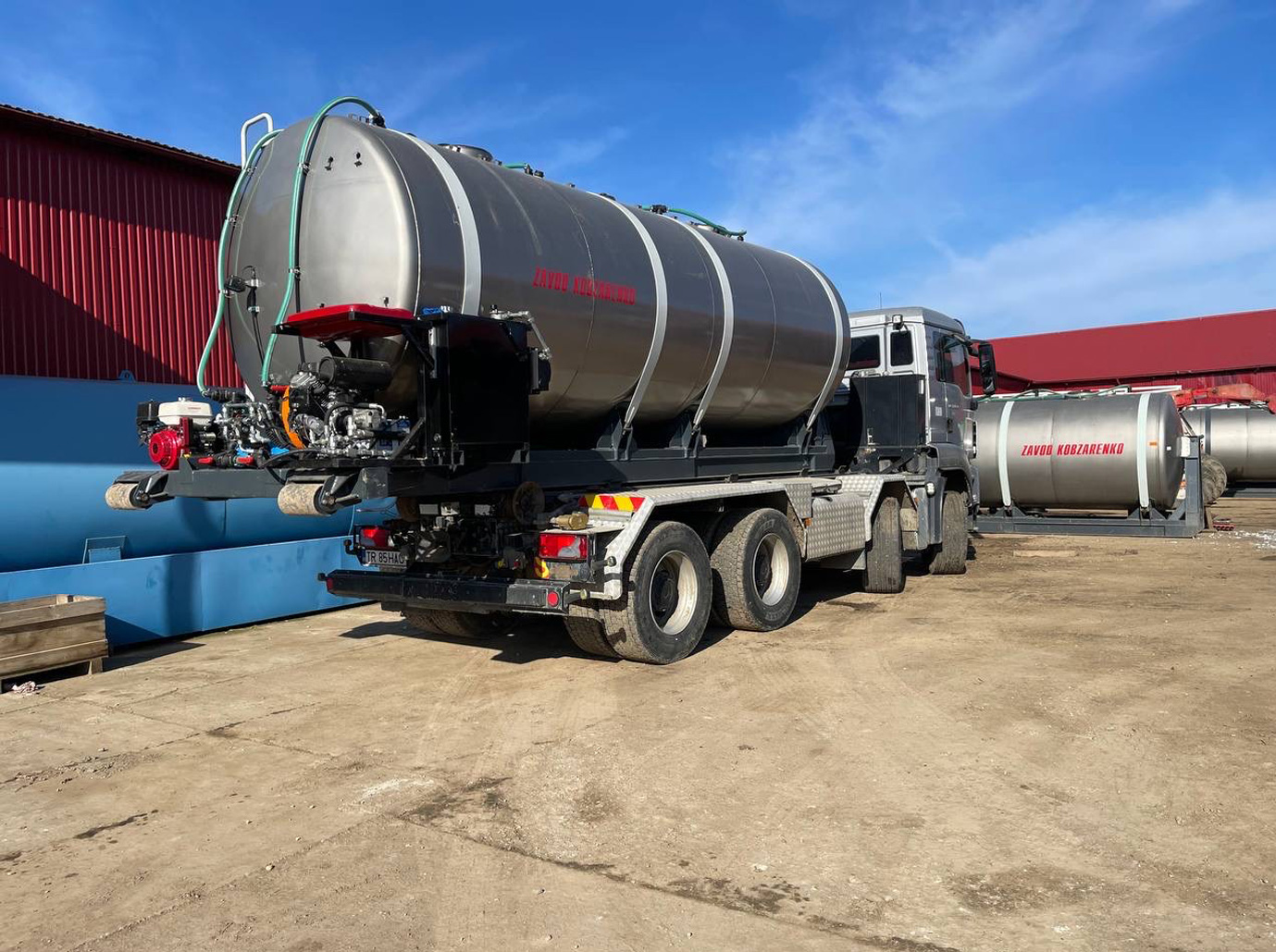

A MultiLift platformon alapul, fém alvázzal és görgőkkel a tartály hátsó részén. Minden olyan jármű alvázára felszerelhető, amely kampós rakodó rendszerrel rendelkezik. Saját (benzines) olajállomásról működik, amely az alapfelszereltség részét képezi.
A 16m³ űrtartalmú, 1900 mm átmérőjű tartály két zárt válaszfallal három részre van osztva:
- két munkaközeg-tartály (mindegyik 7,5 m³ űrtartalommal);
- egy szekció tiszta vízhez (1m³ térfogatú) – a hordó első és második munkaszekciójának öblítéséhez.
A keret megerősített, fémből készült, kétkomponensű polimer festékkel festett.
Az RZS üzemanyag-töltőállomások funkciói:
- víz betöltése a tartályba a mérőn keresztül;
- vegyi anyagok befecskendezése kémiai keverőgépen keresztül;
- a munkavíz mozgatása;
- a munkaközeg kiszivattyúzása a mérőn keresztül;
- ásványi műtrágyák oldása;
- a kamra öblítése a munkaközeg kiszivattyúzása után
- a permetezőgépek feltöltése 5–7 perc alatt.

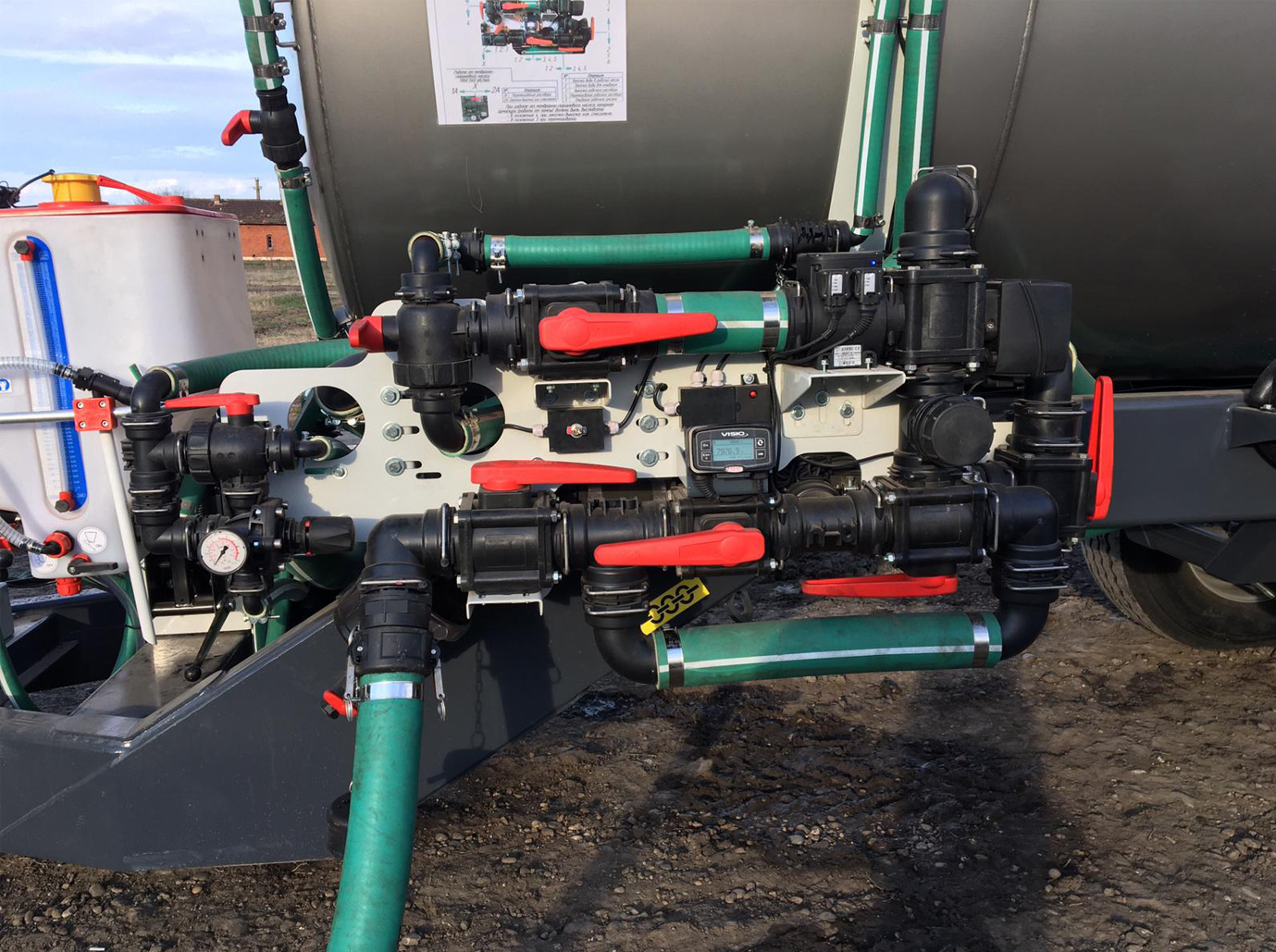

Az RZS-16 Multilift oldat-előállító rendszer a következő elemekből áll:
- kémiai keverő (100 l);
- mérő a befecskendezett és kiszivattyúzott folyadékmennyiség mérésére;
- hidraulikus szivattyú, amely biztosítja a tartály és a permetezőgép felváltva történő feltöltését az egyes tartályokból;
- két lapátos szivattyú (mindegyik munkaszakaszhoz egy-egy), amelyek biztosítják a munkaközeg előkészítését, a keverést és a tartály öblítését;
- szívócsap a víz be- és kiszivattyúzásához.
Az öblítéshez minden egyes munkatartályhoz külön-külön két befecskendezős öblítőt használtak. A keveréshez minden egyes munkatartályhoz 4 habgátló hidraulikus keverőt alkalmaztak.
Az RZS-16 Multilift oldat- és töltőállomás felszereltsége.
7500 + 7500 literes oldattartályok, 1000 literes tiszta víztartály, 100 literes vegyszerkeverő, Ø3” Arag áramlásmérő, Ø3” csővezeték-hálózat, 2 szivattyú (egy-egy minden munkaszakaszhoz), hidraulikus szivattyú, olajállomás.
