PT-24 típusú, önrakodó bála-szállító félpótkocsi

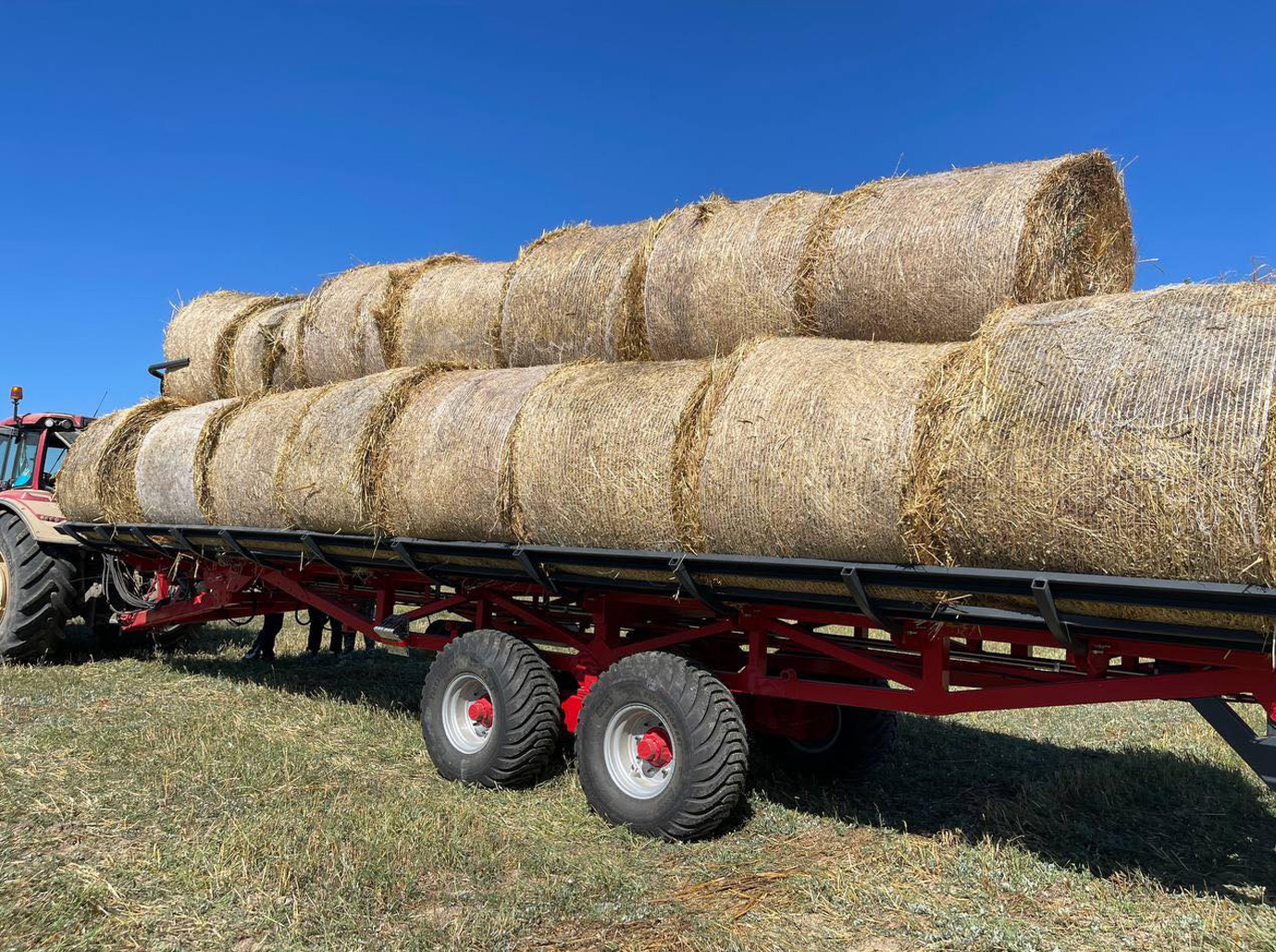

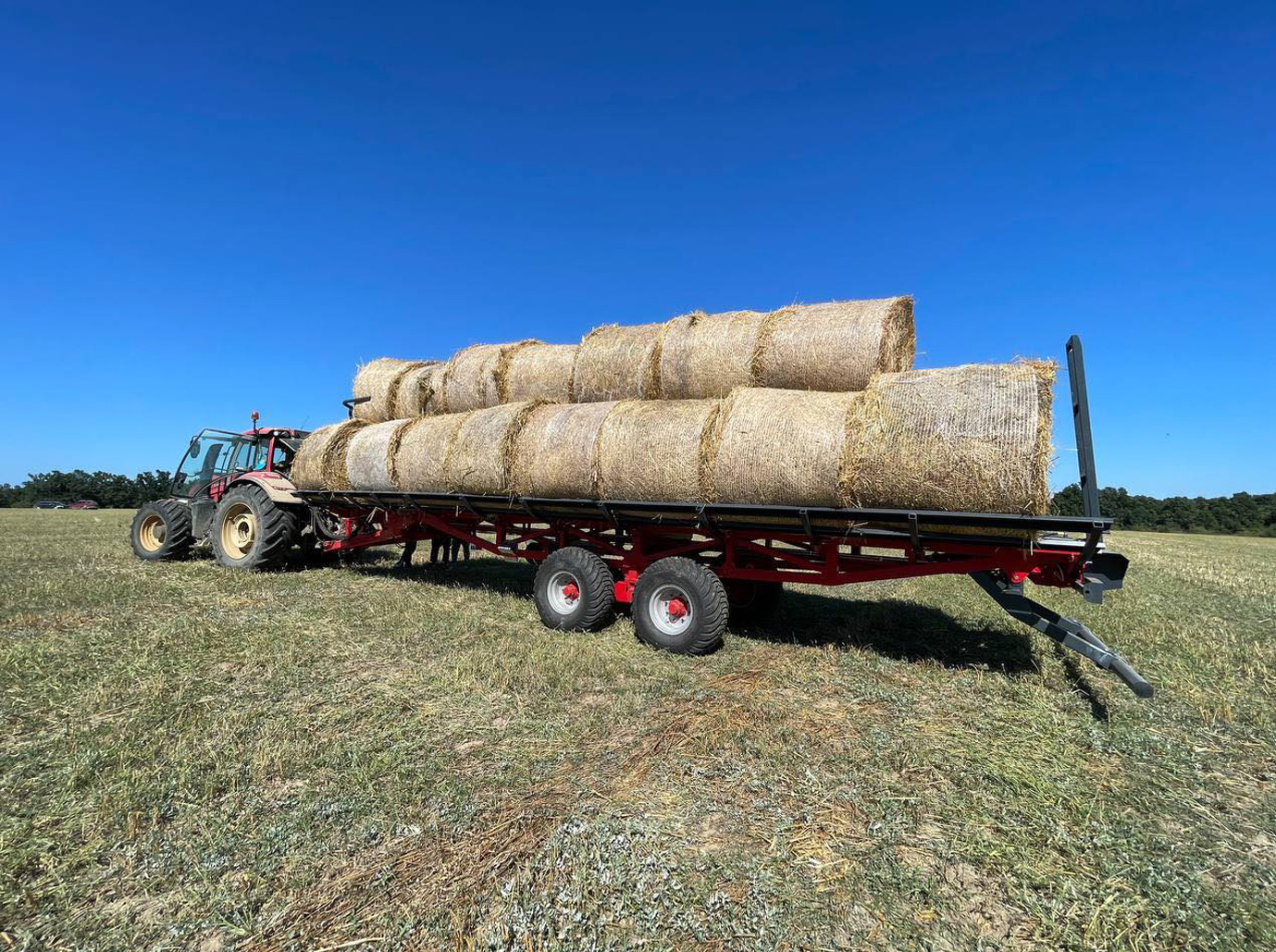

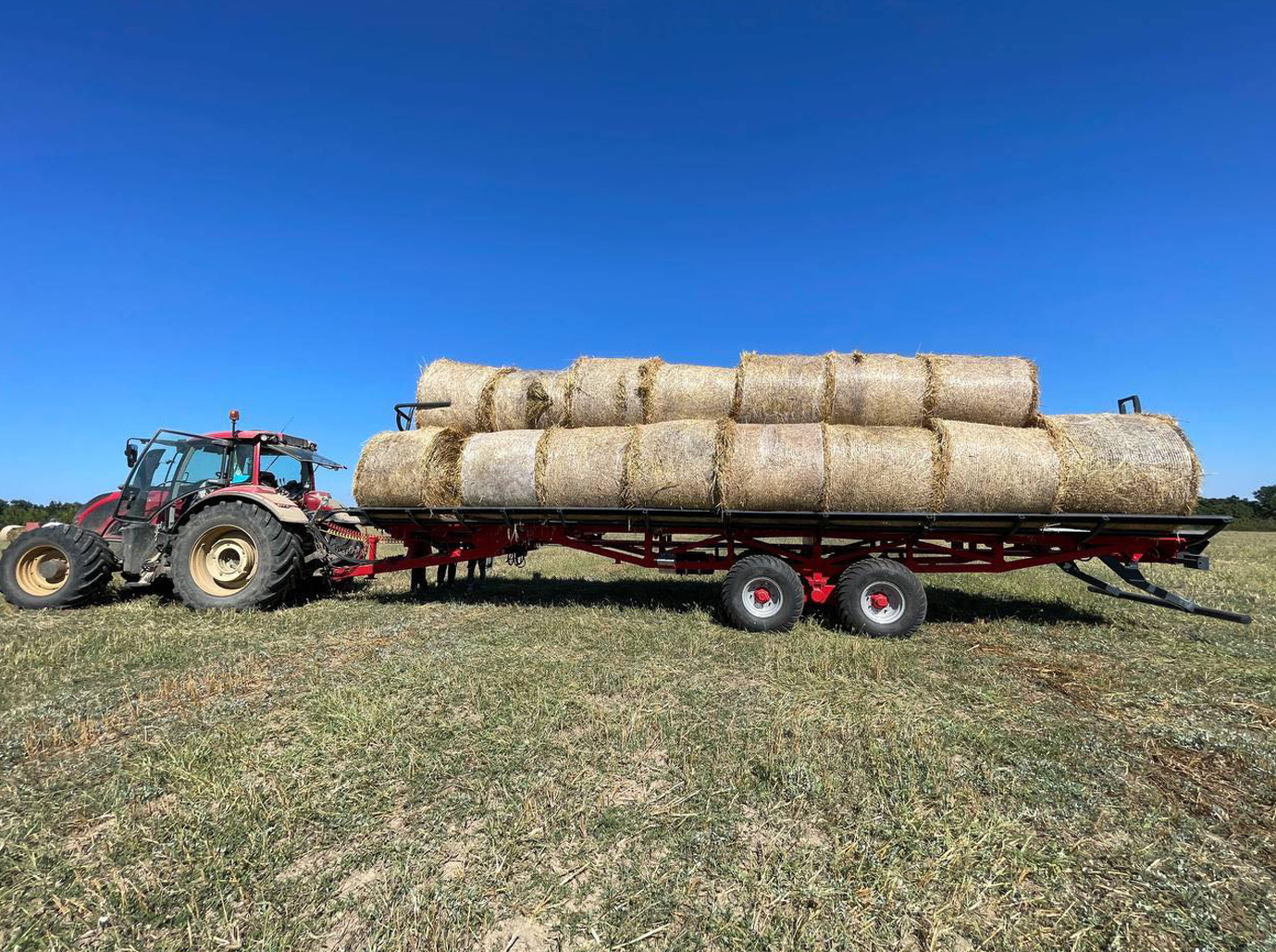

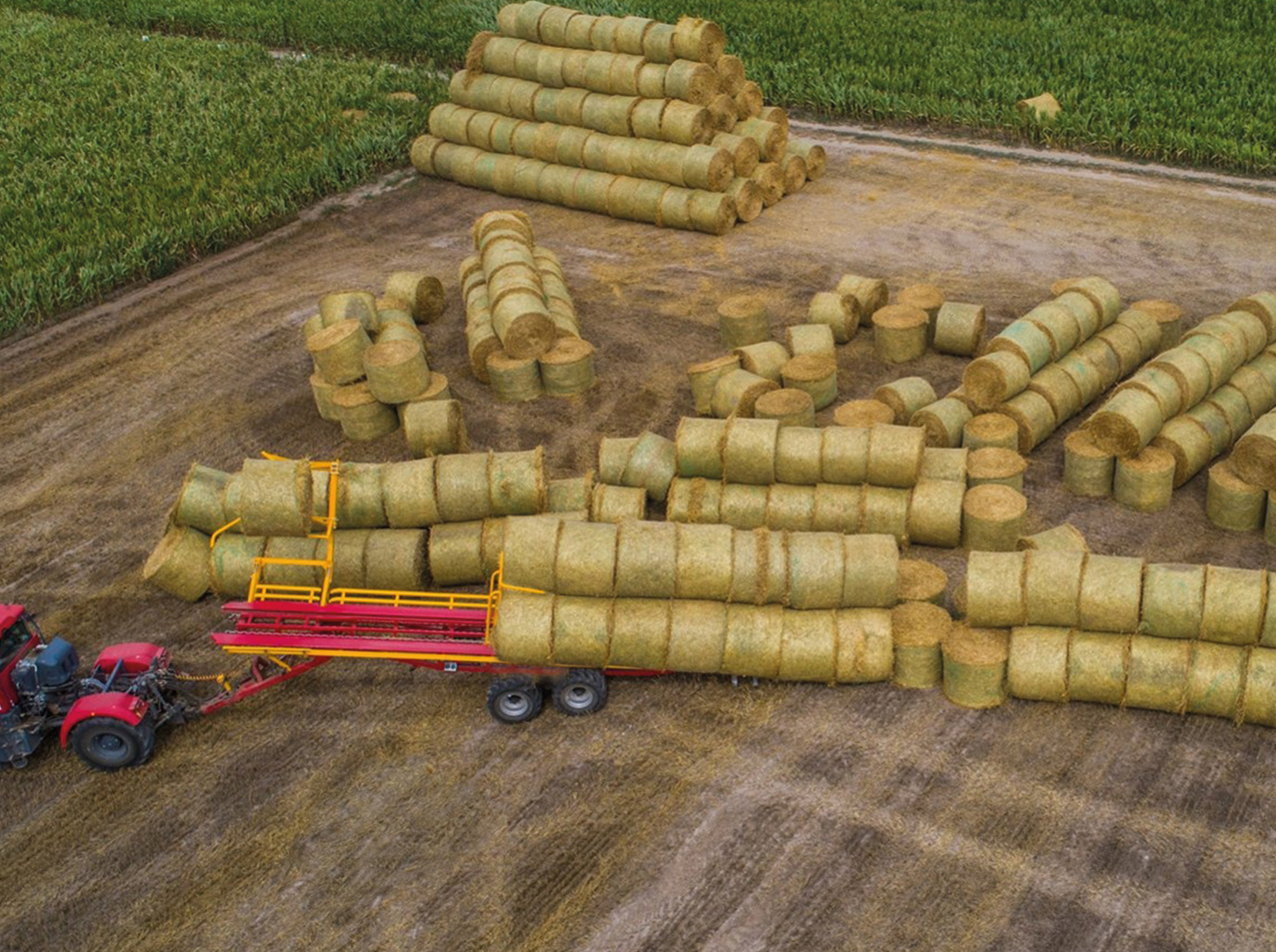

A PT-24 önrakodó félpótkocsi a szalma- vagy szénabálák gyors és hatékony felvételére, szállítására és kirakására szolgál. A hidraulikus villás fogó felveszi a bálákat, az elülső fal hátra tolja őket, a hátsó oldalon történő kirakodás pedig zökkenőmentesen, a bálák károsodása nélkül történik. A pótkocsi akár 24 bálát is képes szállítani, és 120 k.s.-tól kezdődő teljesítményű traktorokkal kompatibilis, ami nélkülözhetetlen segítővé teszi a nagy gazdaságok számára .
Jellegzetes:
| Elnevezés | PT-24(E) | PT-24(R) |
| Bálák száma, db. | 24 | 24 |
| A bála átmérője/mérete, m | 1,2–1,5 | 1,5–1,8 |
| A bála maximális tömege, kg | 600 | 800 |
| Teherbírás, kg | ||
| – mancsok | 1000 | 1000 |
| – platformok | 10 000 / 15 000 | 10 000 / 20 000 |
| Súly, kg | ||
| – saját | 6 250 | 6 600 |
| – teljes | 16 250 / 21 250 | 16 600 / 26 600 |
| Méretek, mm | ||
| – hossz | 12 720 | 12 760 |
| – szélesség | 2680 / 3000 | 3400 / 3600 |
| – magasság | 3950 / 4220 | 4130 / 4790 |
| Tengelyek száma, db. | 2 | 2 |
| Kerékméret | 16,5/70-18
425/70-18 600/50-22,5 |
16,5/70-18
425/70-18 600/50-22,5 |
| A traktor szükséges teljesítménye (k.s.) | 120 | 120–220 |
Működési elv:
PT-24 típusú, önrakodó bála-szállító félpótkocsi

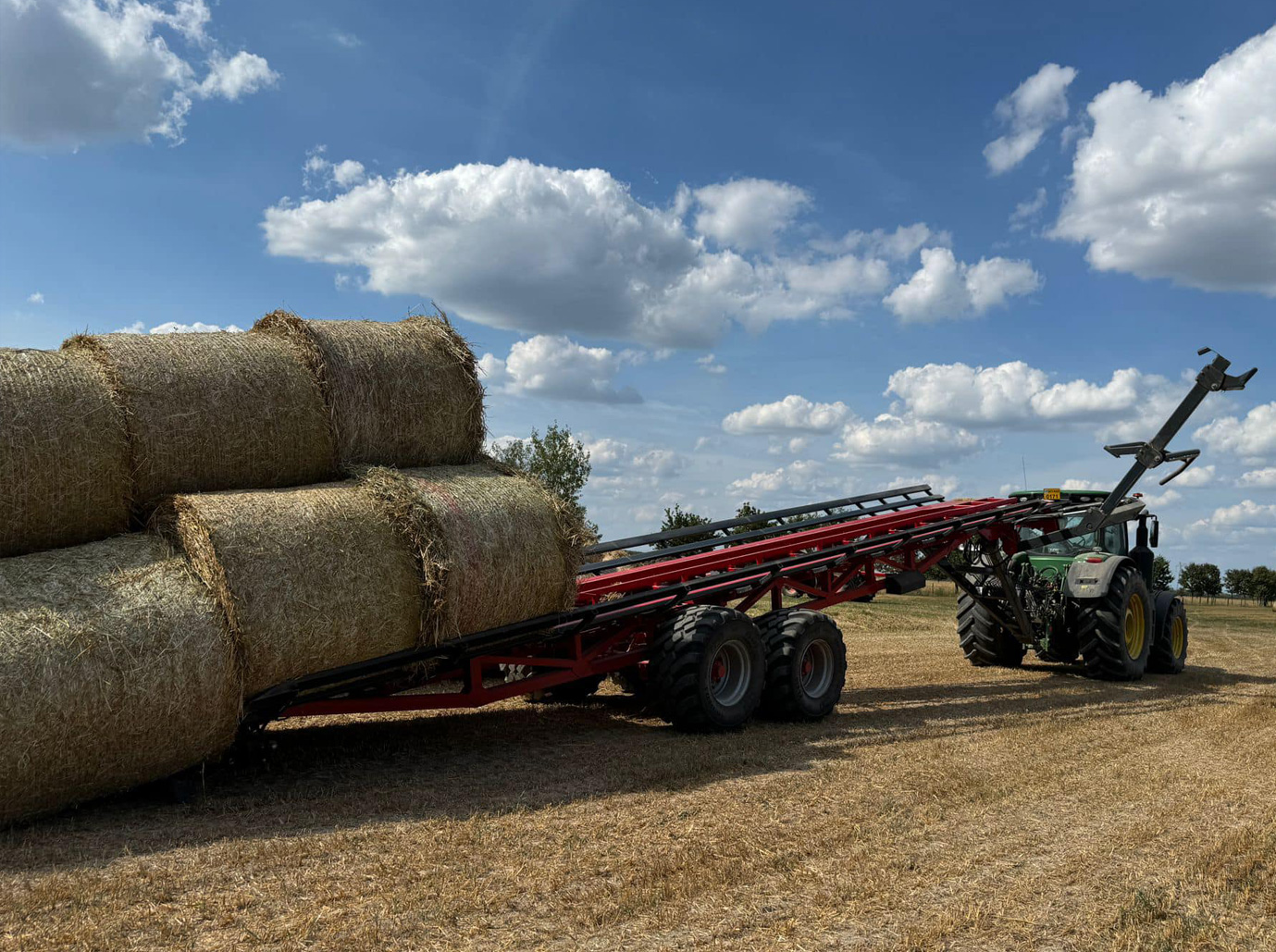

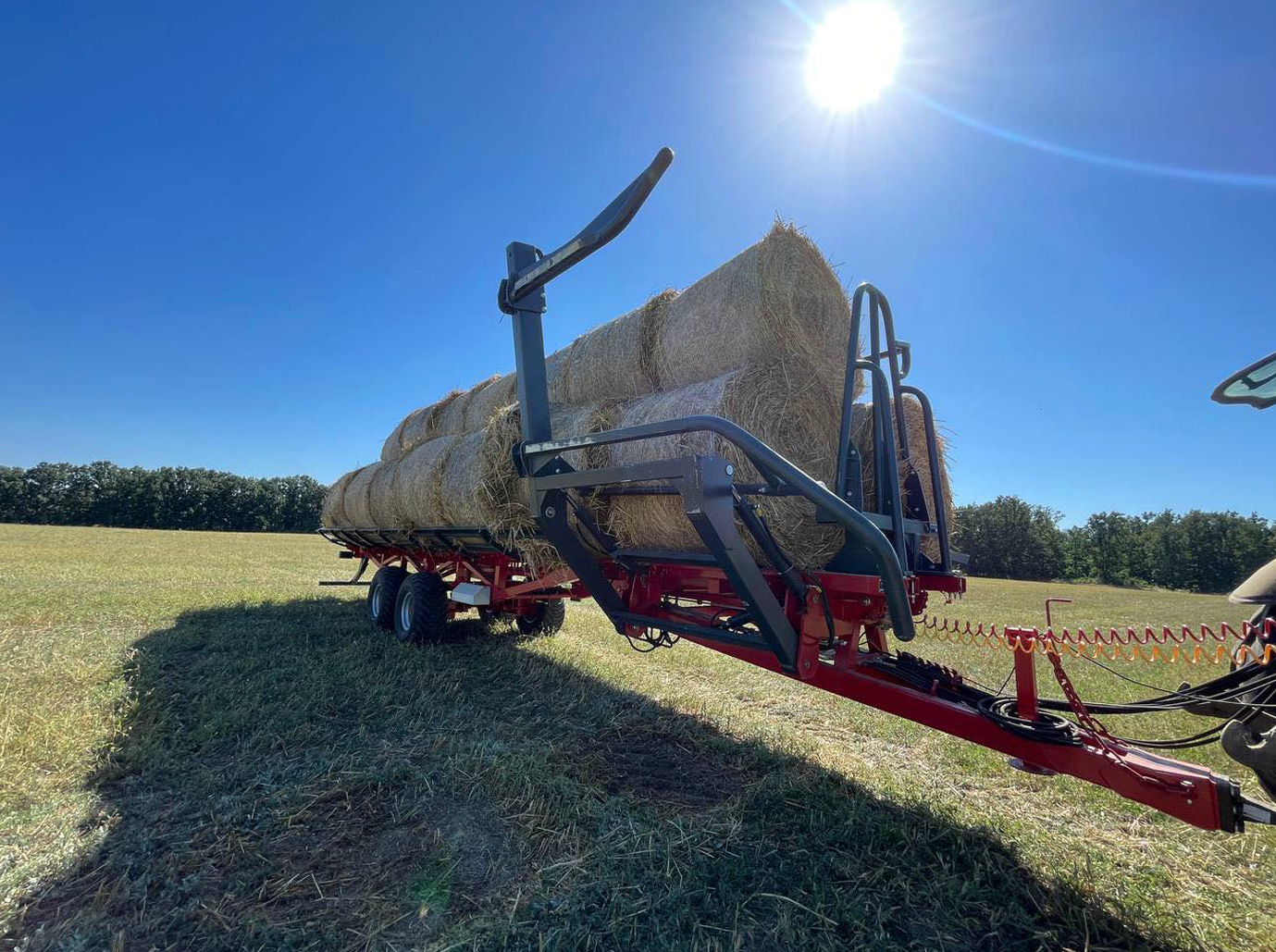

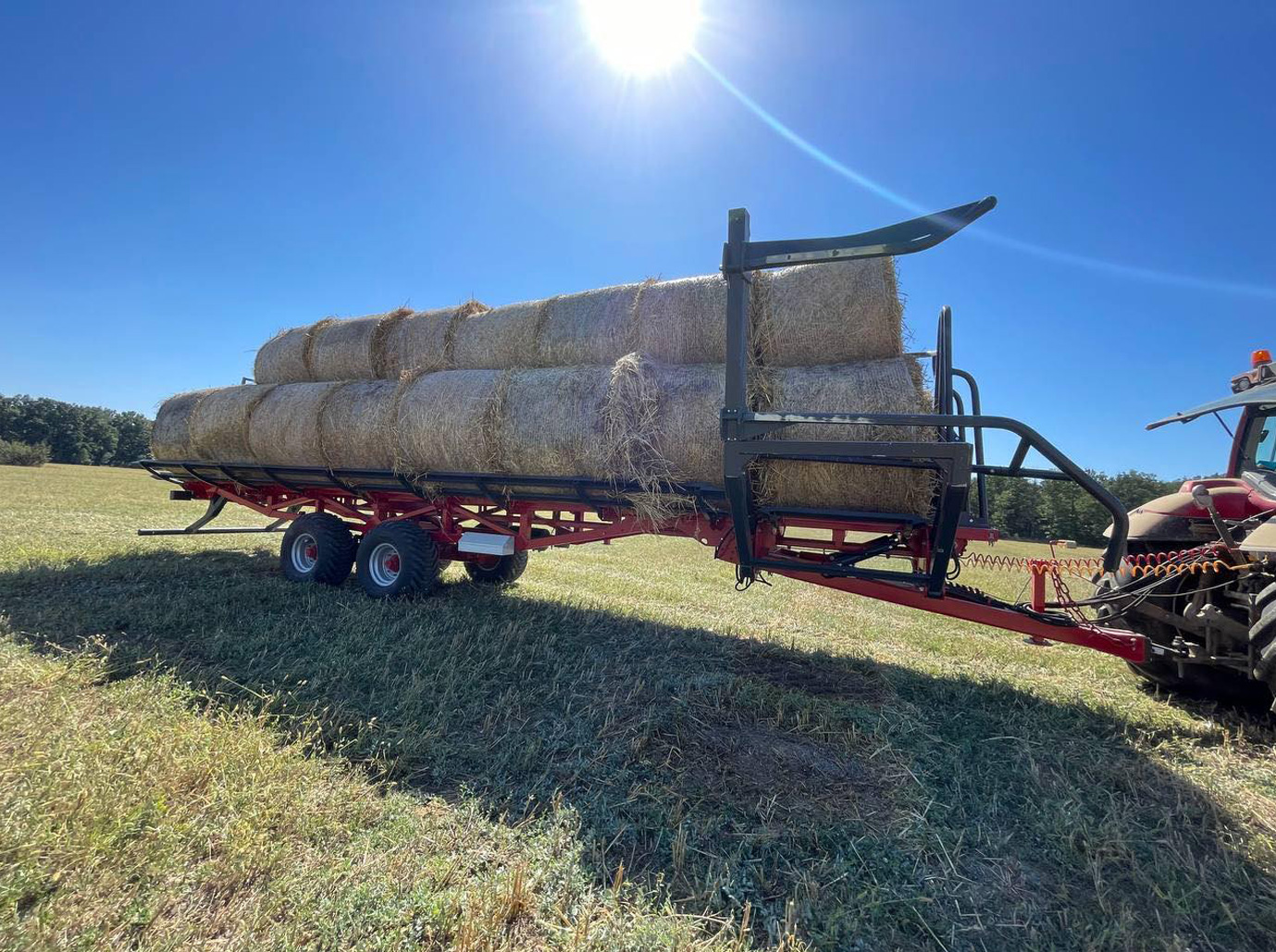

A bálák felvételéhez és berakodásához villás fogót használnak, amely hidraulikus henger segítségével emeli fel a bálát a rakodófelületre. Az elülső fal hátra tolja a bálát. A kirakodás úgy történik, hogy az elülső fal elcsúsztatja a bálákat a hátsó, hidraulikusan nyitható oldalfalon keresztül. A bálák könnyedén csúsznak a vezetőpályákon, megőrizve alakjukat és épségüket.
A PT-24 felszereltsége
- Kiegyensúlyozó felfüggesztésű egység, féltengely (ADR, Olaszország)
- Rögzítőgyűrű, Ø 90 mm (Scharmuller, Ausztria)
- Fék rendszer: pneumatikus (egy- és kétkörös), hidraulikus
- Villás fogó bálákhoz
- 12 V-os elektromos rendszer
- Az elülső falat, amely két bála egyidejű mozgatását teszi lehetővé, a WR 160 (Olaszország) hidromotor hajtja meg láncok segítségével
- A rakodás megkönnyítését szolgáló emelőplatform hidraulikus hengere
- Gumiabroncsok méretei: – 16,5/70-18 (terhelés: 3,2 t, sebesség: 40 km/h) – 600/50-22,5 (terhelés: 6 t, sebesség: 40 km/h)
Megjegyzés:
- E – eurószabvány (1,2–1,5 m-es bálákhoz);
- R – kiterjesztett platform (1,5–1,8 m-es bálákhoz)
A láncos szállítószalag egy zárt fülkében helyezkedik el, ami teljesen kizárja a lánc és a bálák közötti érintkezést, valamint a szálak sérülését
