PBN-50 átrakó-tároló tartály

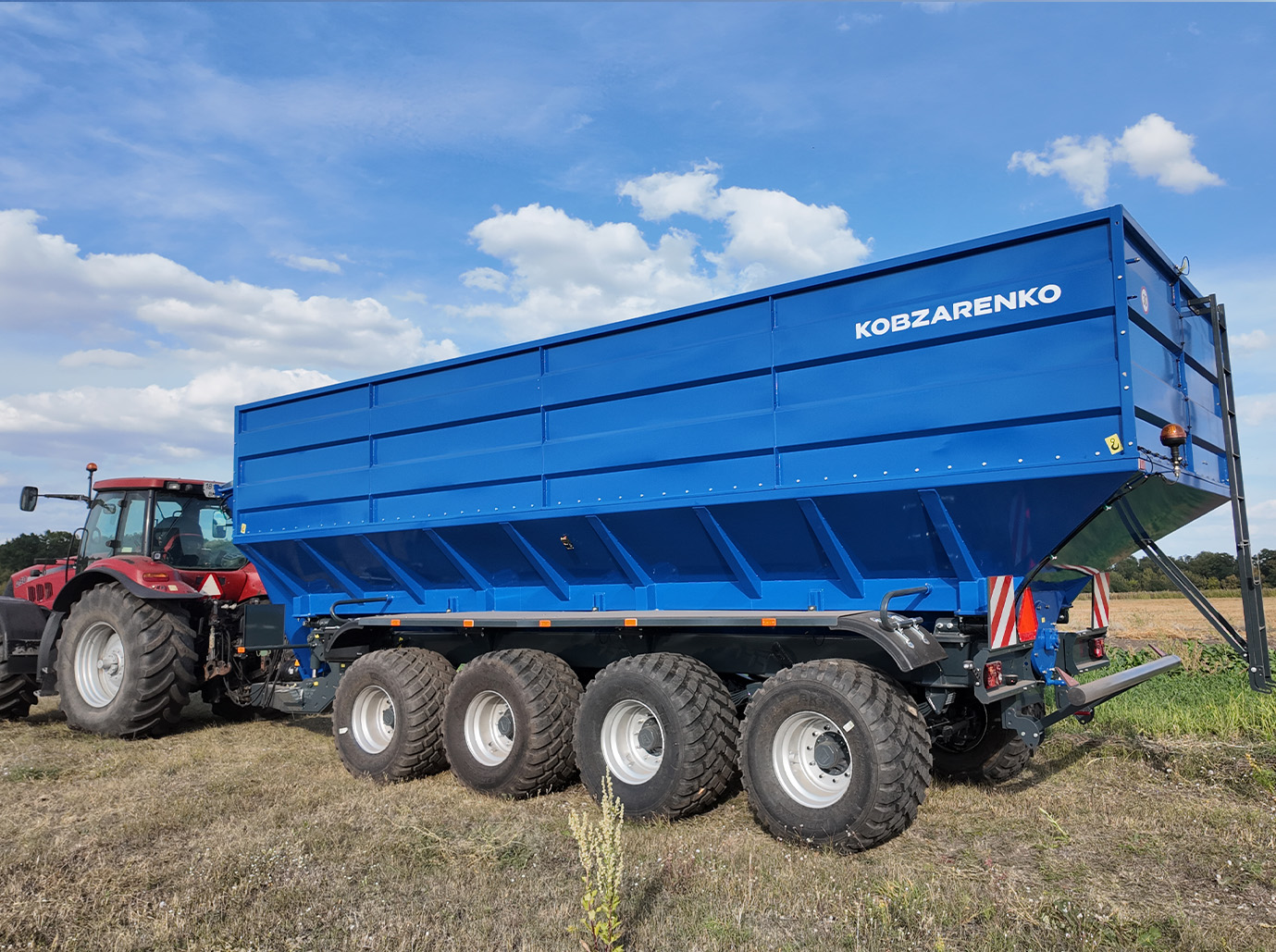

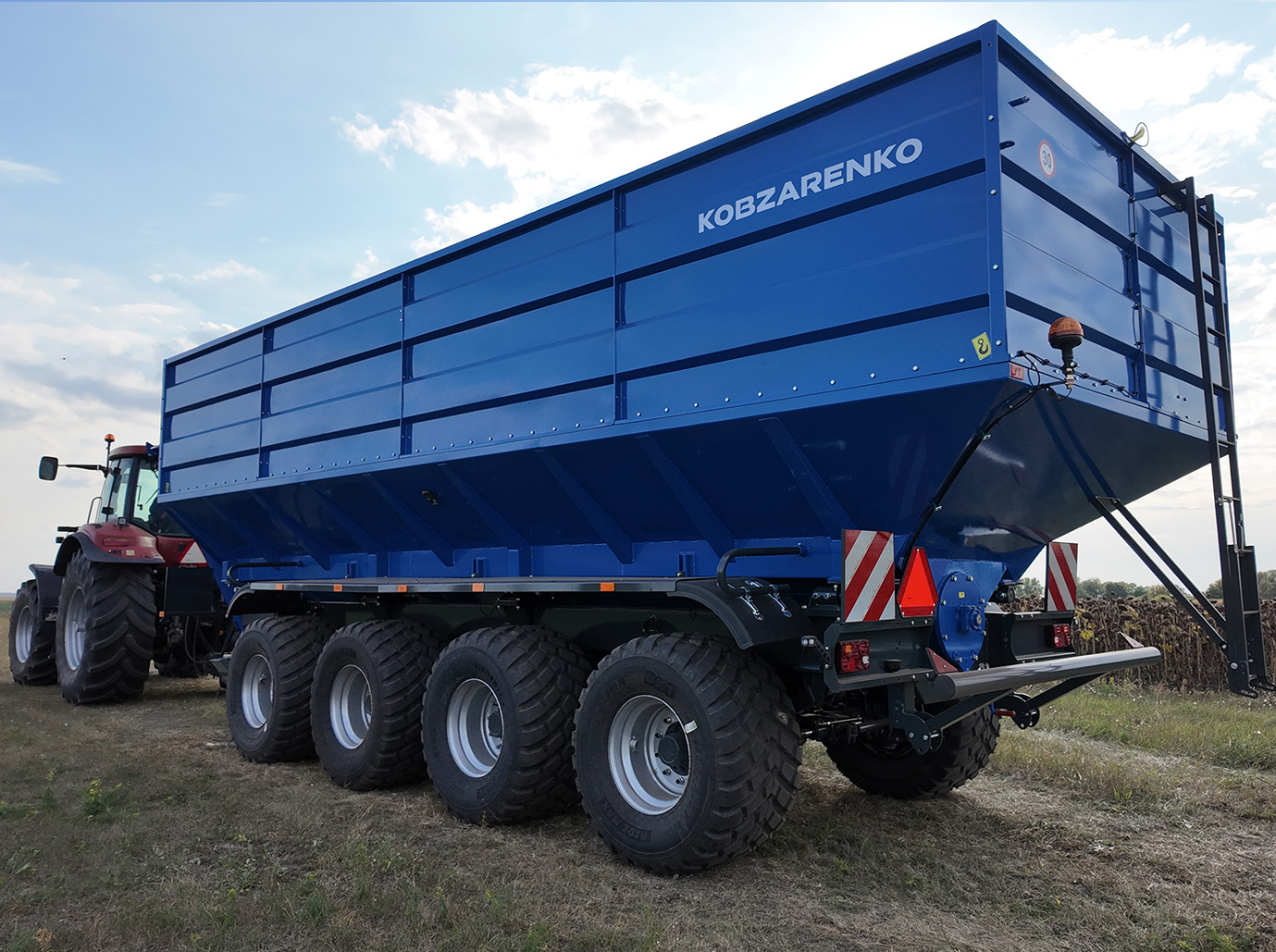

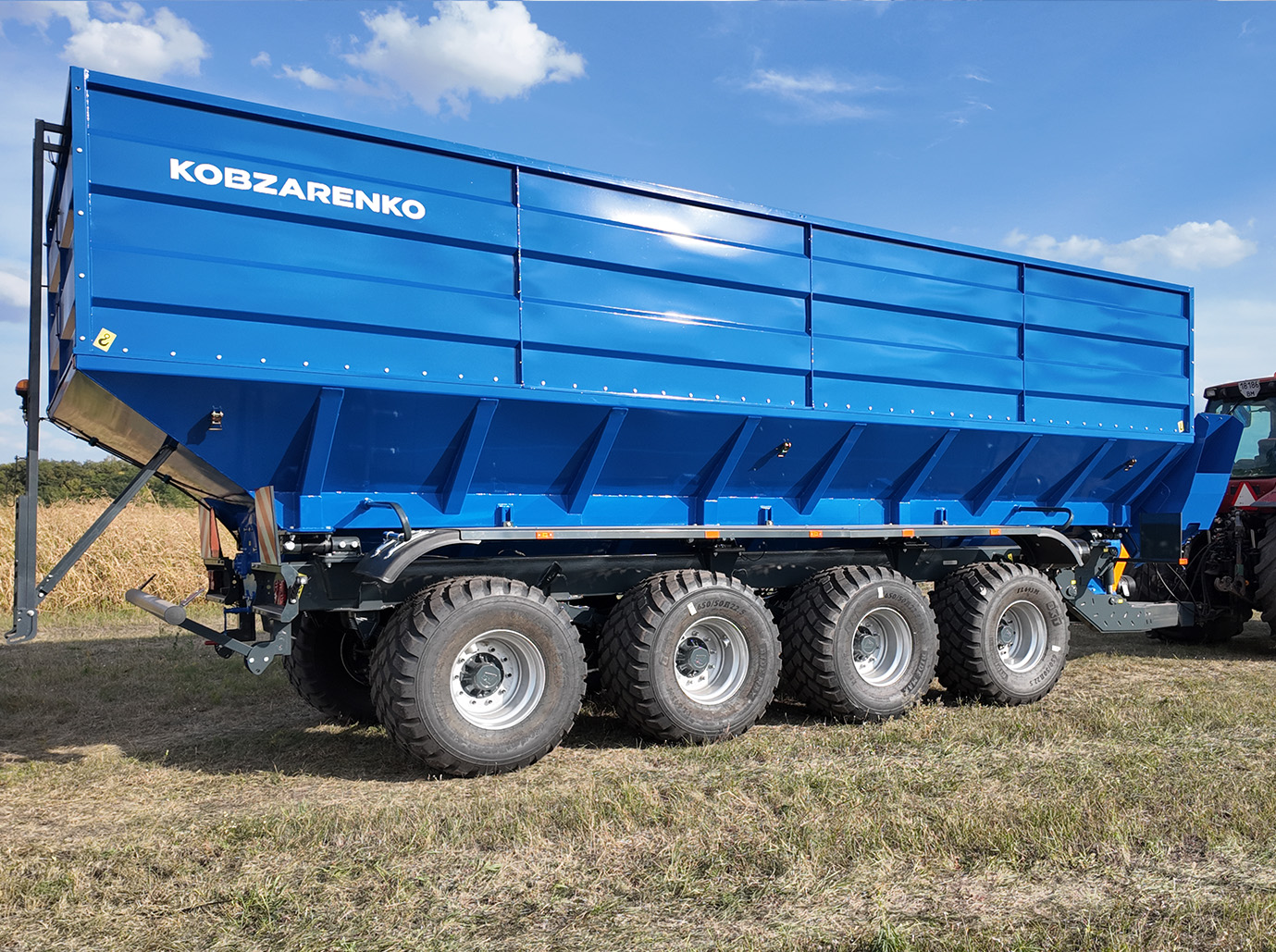

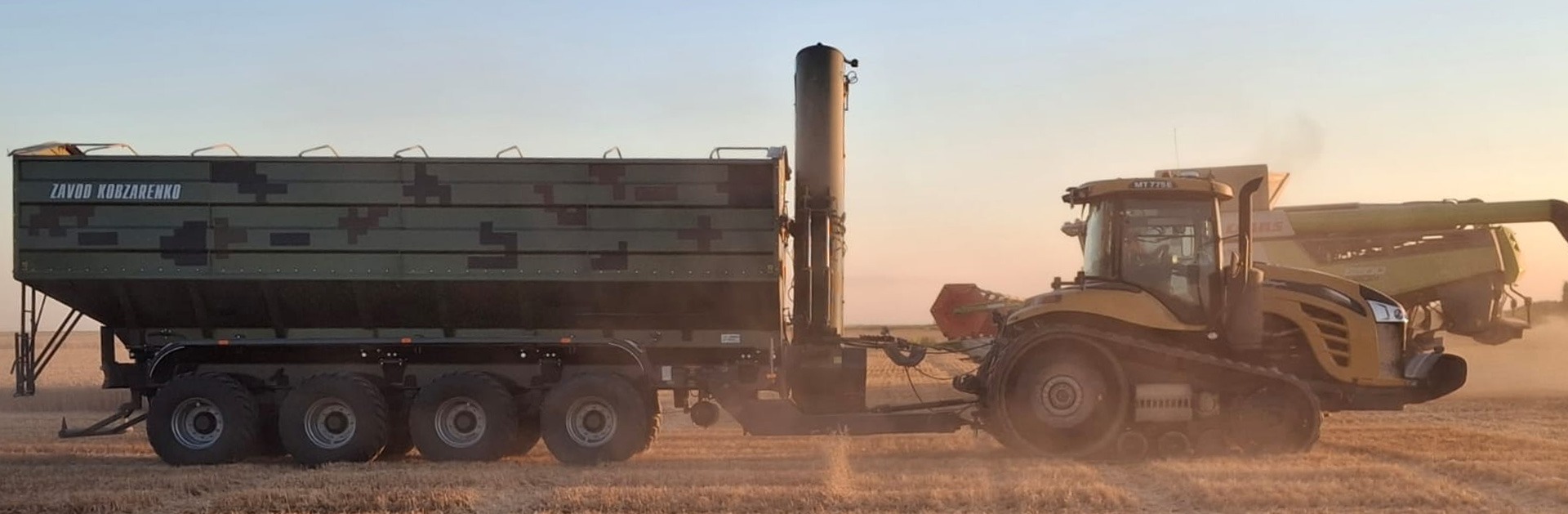

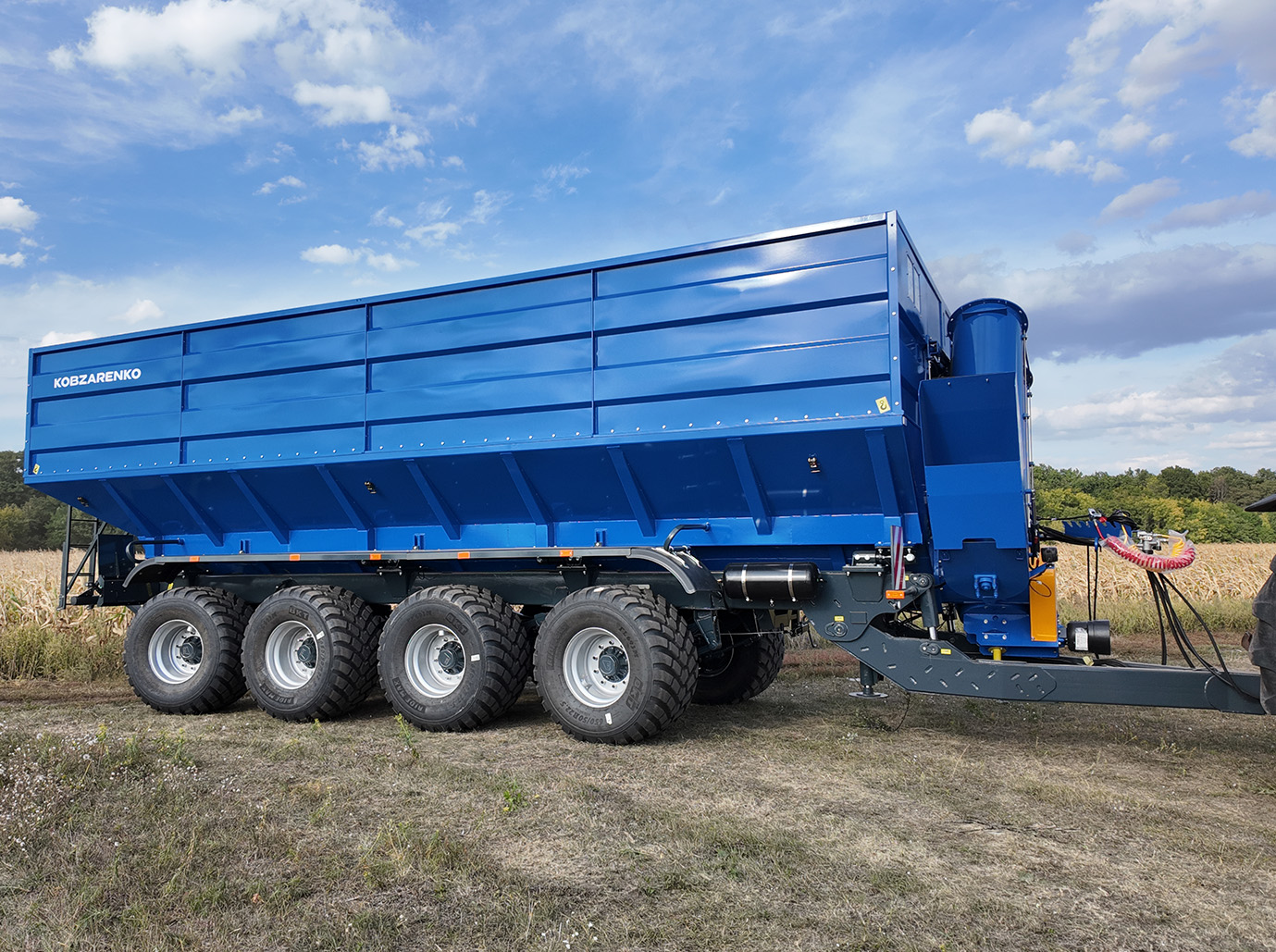

A PBN-50 átrakóberendezés egy nagy, négytengelyes, 50 m³ térfogatú és 38 t teherbírású tárolóbunker, amelyet nagyszabású mezőgazdasági munkákhoz terveztek. Átgondolt kialakításának, megbízható felfüggesztésének és kiváló minőségű alkatrészeinek köszönhetően biztosítja a gabona, kukorica és napraforgó nagy mennyiségének gyors átrakodását szállítóeszközökbe vagy tárolóhelyekre, optimalizálva ezzel a betakarítást és csökkentve a kiegészítő gépek iránti igényt.
Jellegzetes:
|
Elnevezés |
PBN-50 |
|
|
Teljes tömeg, kg |
50 570 |
|
|
A félpótkocsi tömege, kg |
12 570 |
|
|
Teherbírás, kg |
38 000 |
|
|
A vonórúd terhelése, kg |
3 000 |
|
|
A félpótkocsi méretei |
||
|
Hossz, mm |
11 450 |
|
|
Szélesség, mm |
3 000 |
|
|
Magasság, mm |
4 000 |
|
|
A karosszéria térfogata,m³ |
50 |
|
|
A csiga átmérője, mm |
520 (625) |
|
|
Kirakodási sebesség, t/perc: |
||
|
540 fordulat/percnél |
6 (12) |
|
|
1000 fordulat/percnél |
12 (25) |
|
|
Szétnyílik |
hidraulikusan |
|
|
Traktorhoz csatlakoztatható, lóerő |
300-350 |
|
|
ADR tengelyek, darabszám, db |
4 |
|
|
Gumik |
560/60 R22,5 710/50 R26,5 |
|
Működési elv:
PBN-50 átrakó-tároló tartály

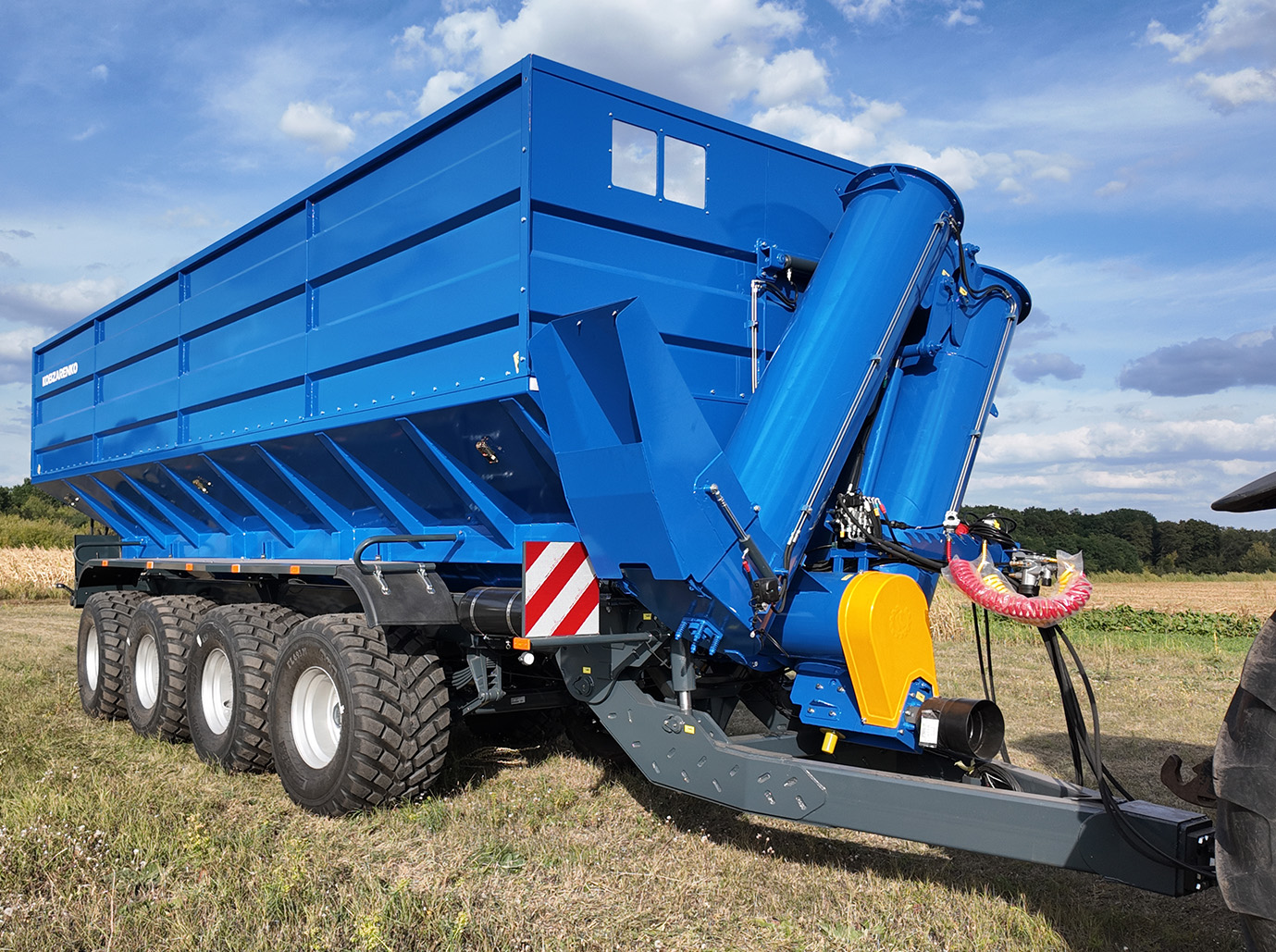

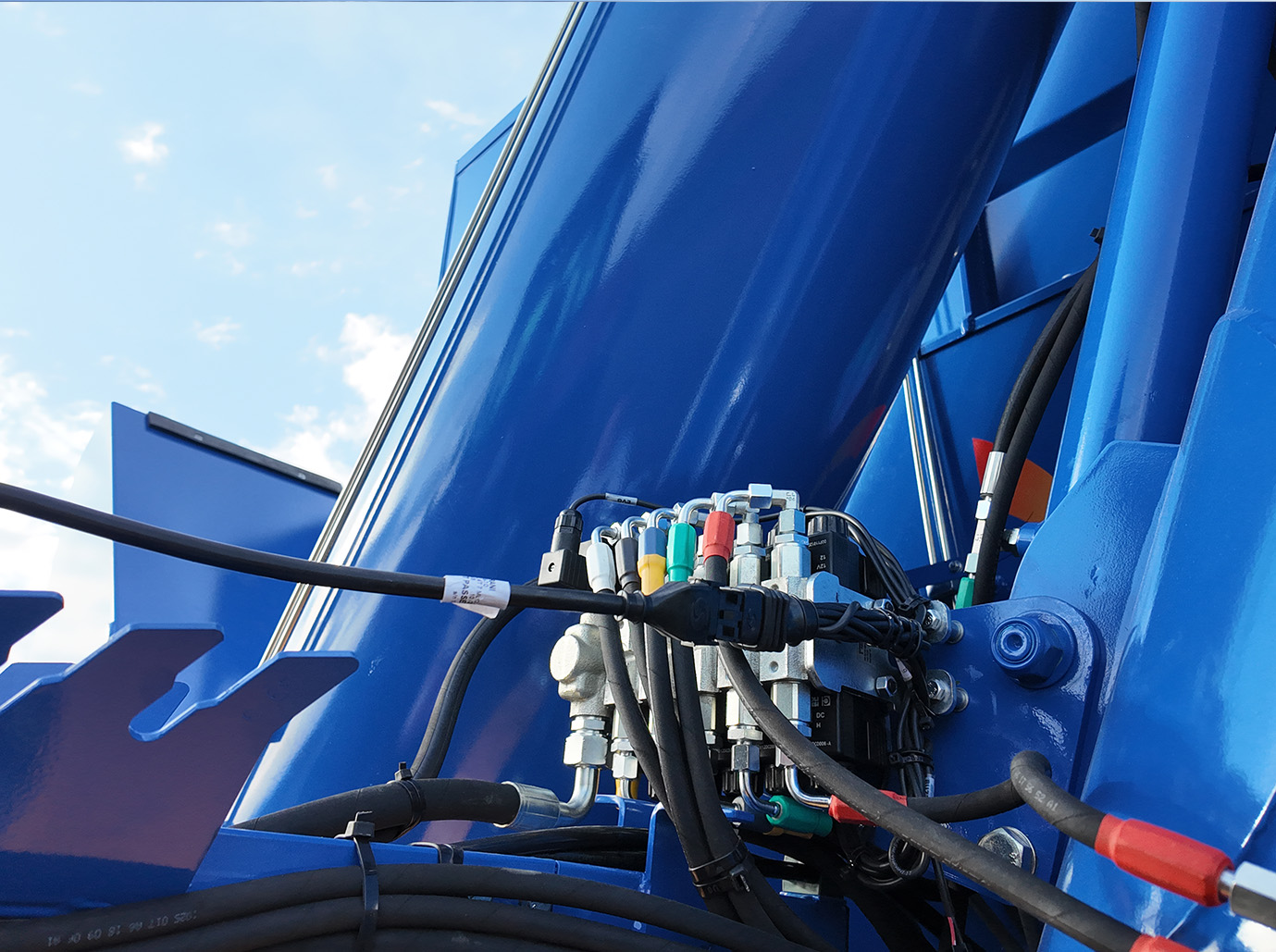

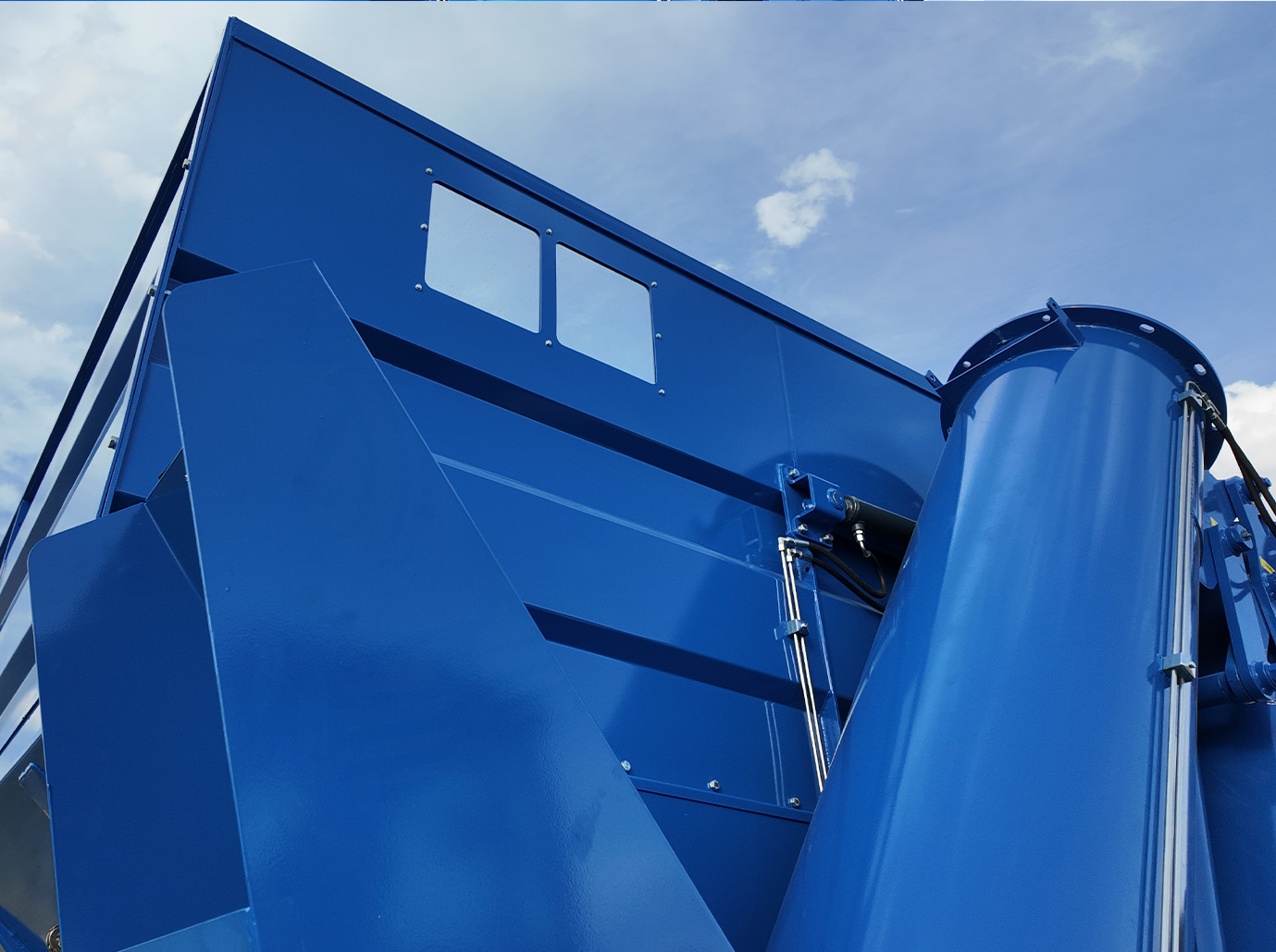

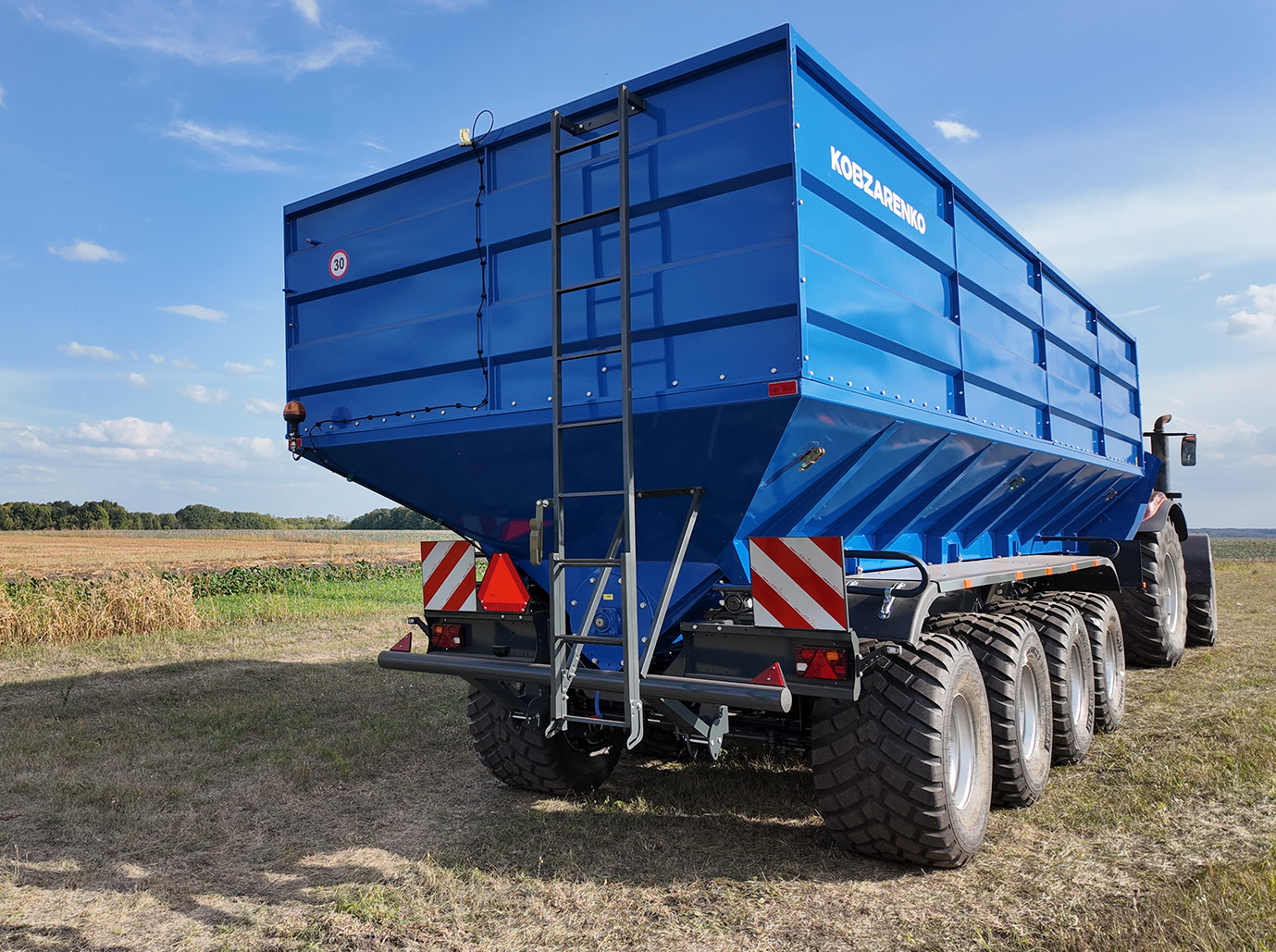

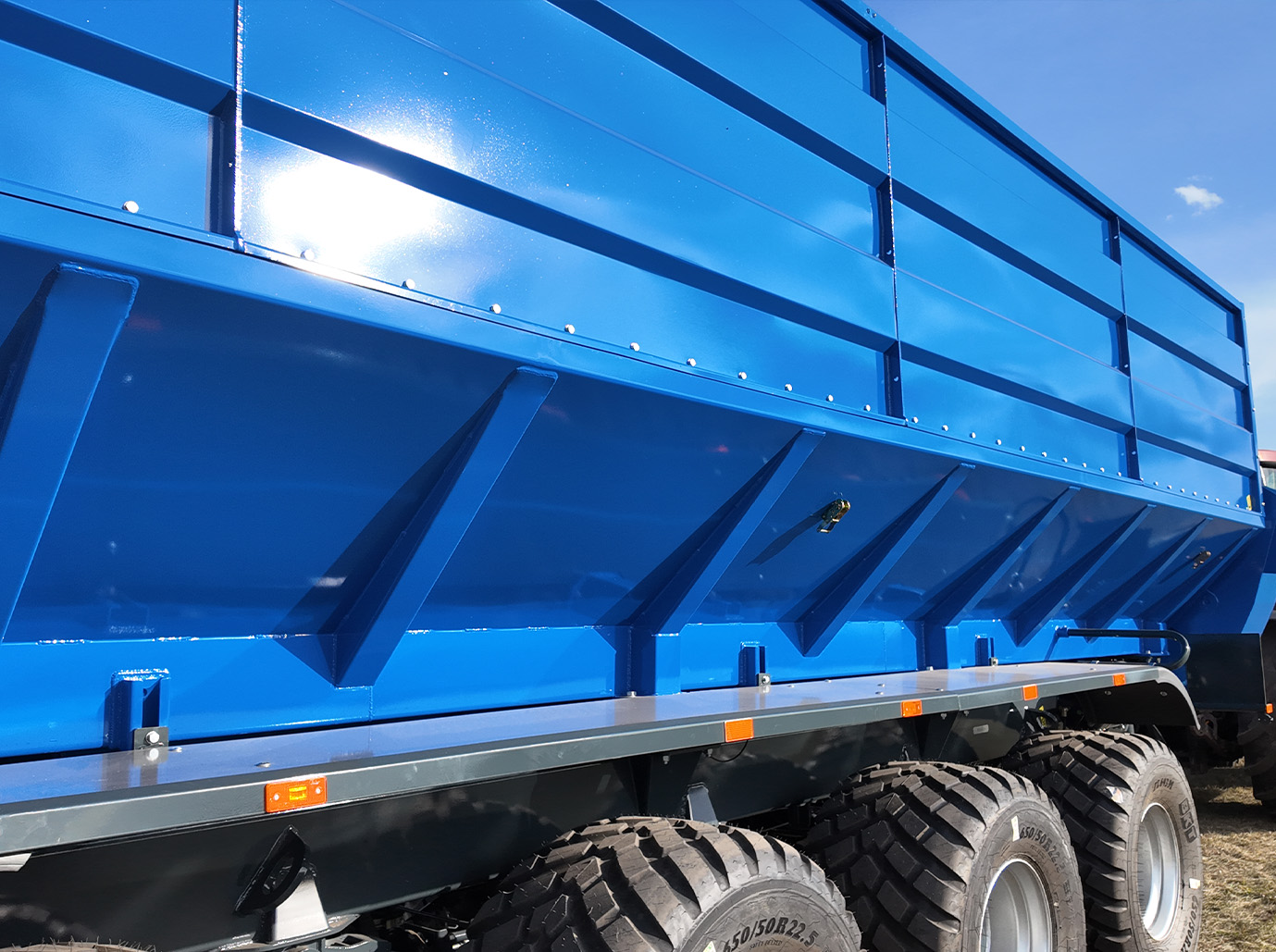

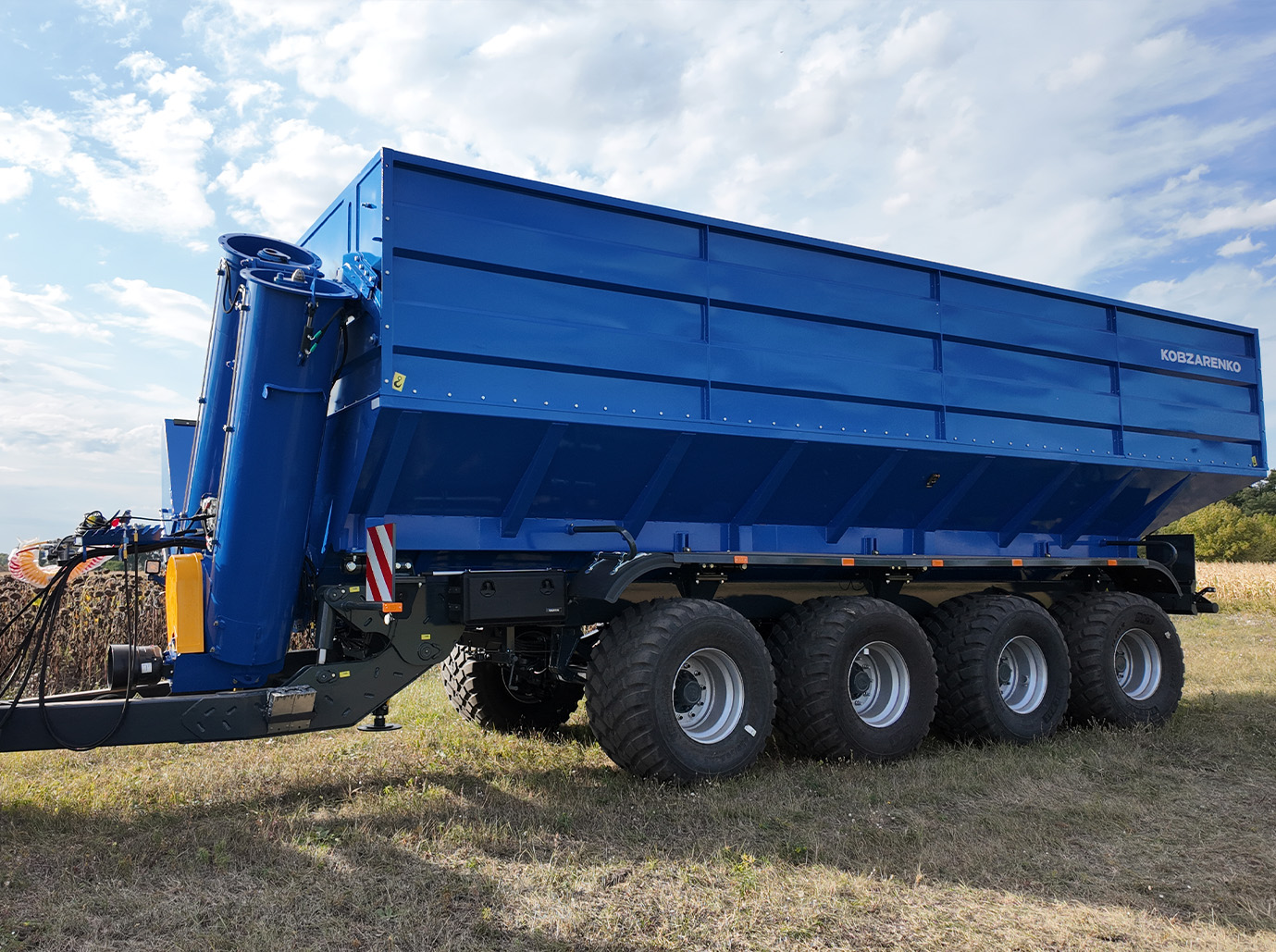

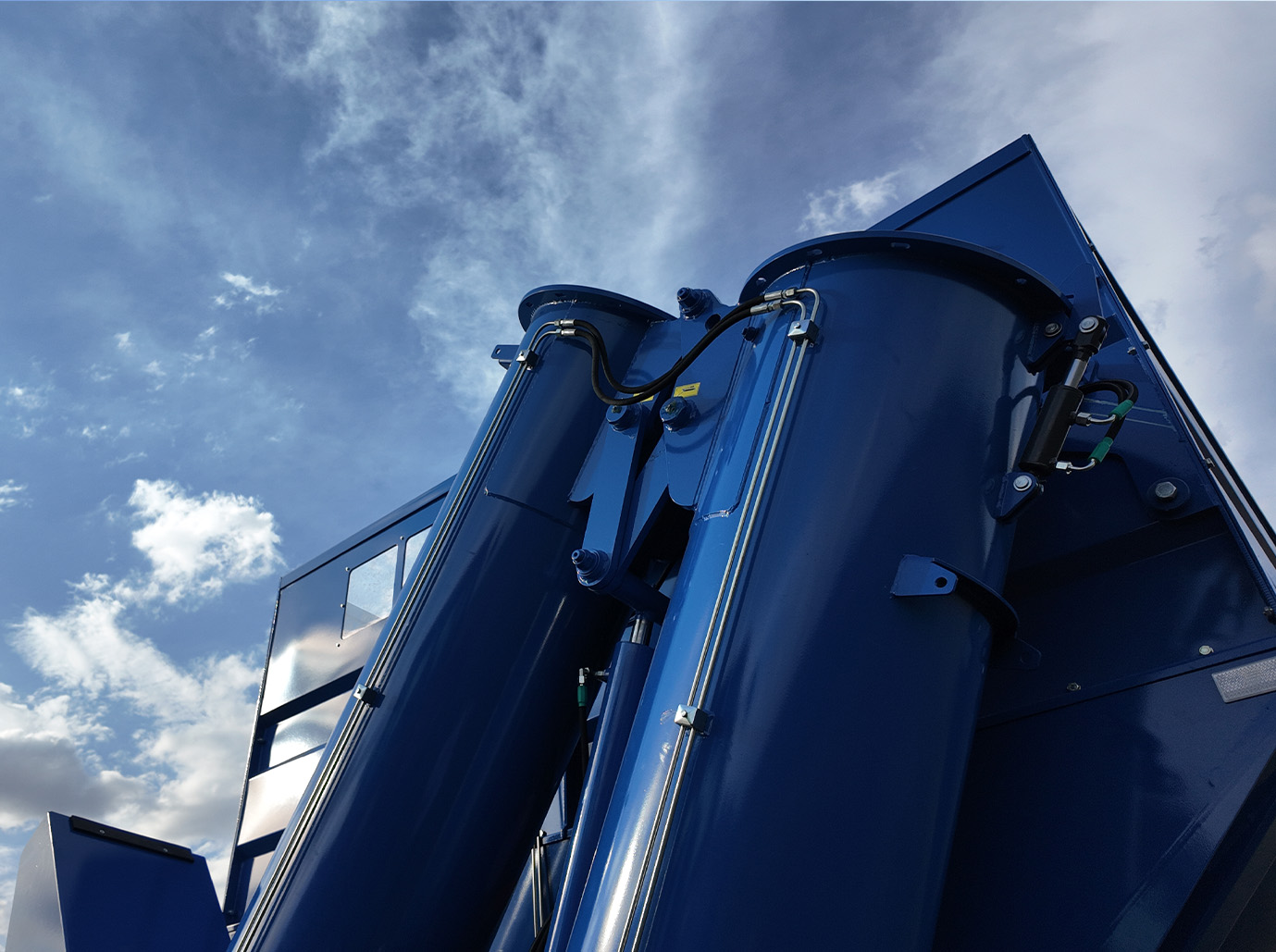

A PBN–50 átrakó-tároló tartály egy négytengelyes, rugós felfüggesztésű berendezés, kúpos alakú felépítménnyel, amelynek alján a felépítmény teljes hosszában egy csiga helyezkedik el, amelyet felülről egy speciális zárószelep fed le, amelynek kinyitásához és bezárásához hidraulikus henger szolgál. A tartály elülső falán egy csuklós, kihajtható csiga van felszerelve, amelynek vezérlése a traktor hidraulikus rendszeréhez kapcsolt hidraulikus henger segítségével történik.
Ásványi műtrágyák vagy gabona szállítására és vetőgépekbe való betöltésére, valamint más járművekbe való átrakodására szolgál.
A PNB-50 felszereltsége

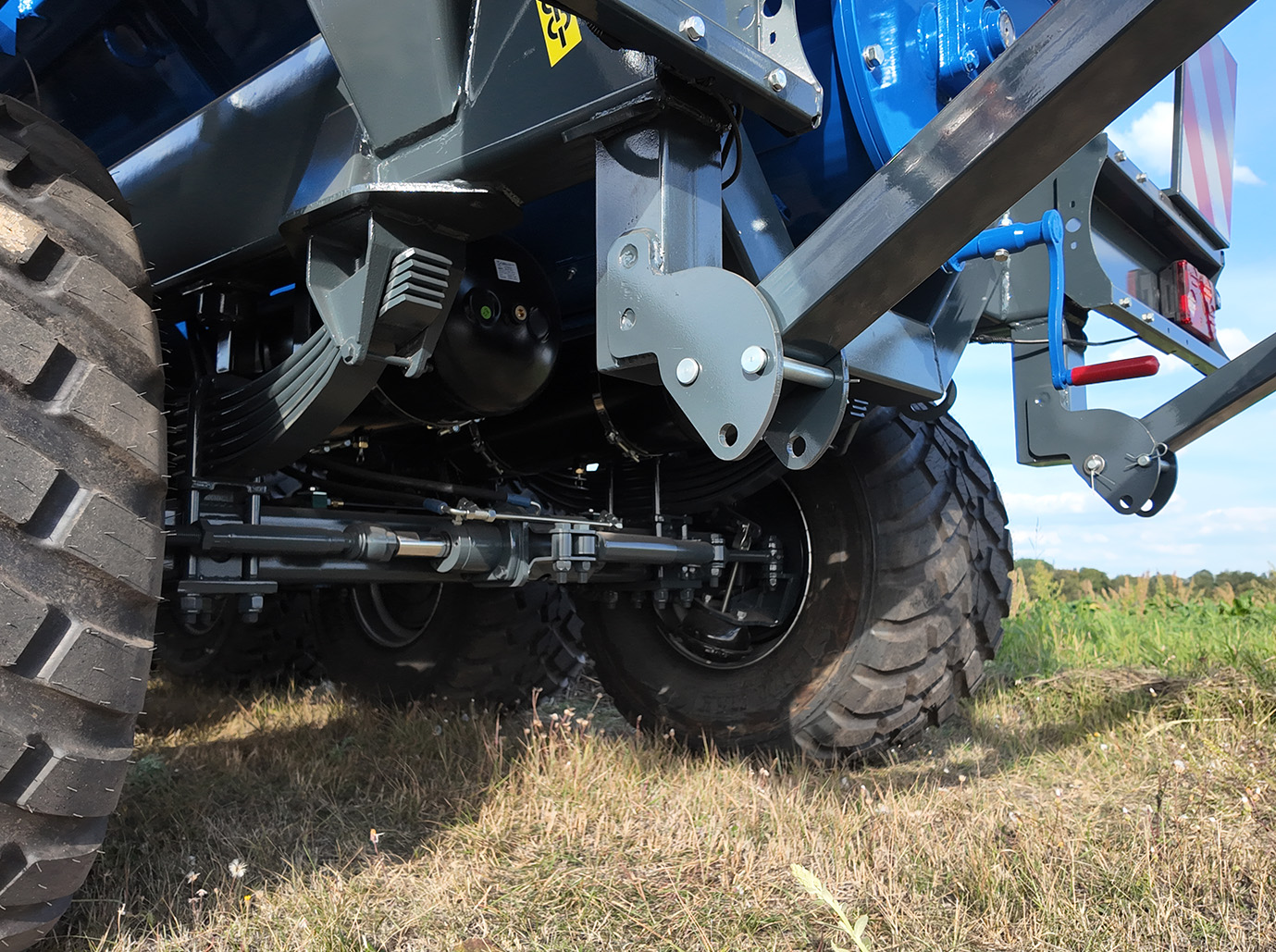

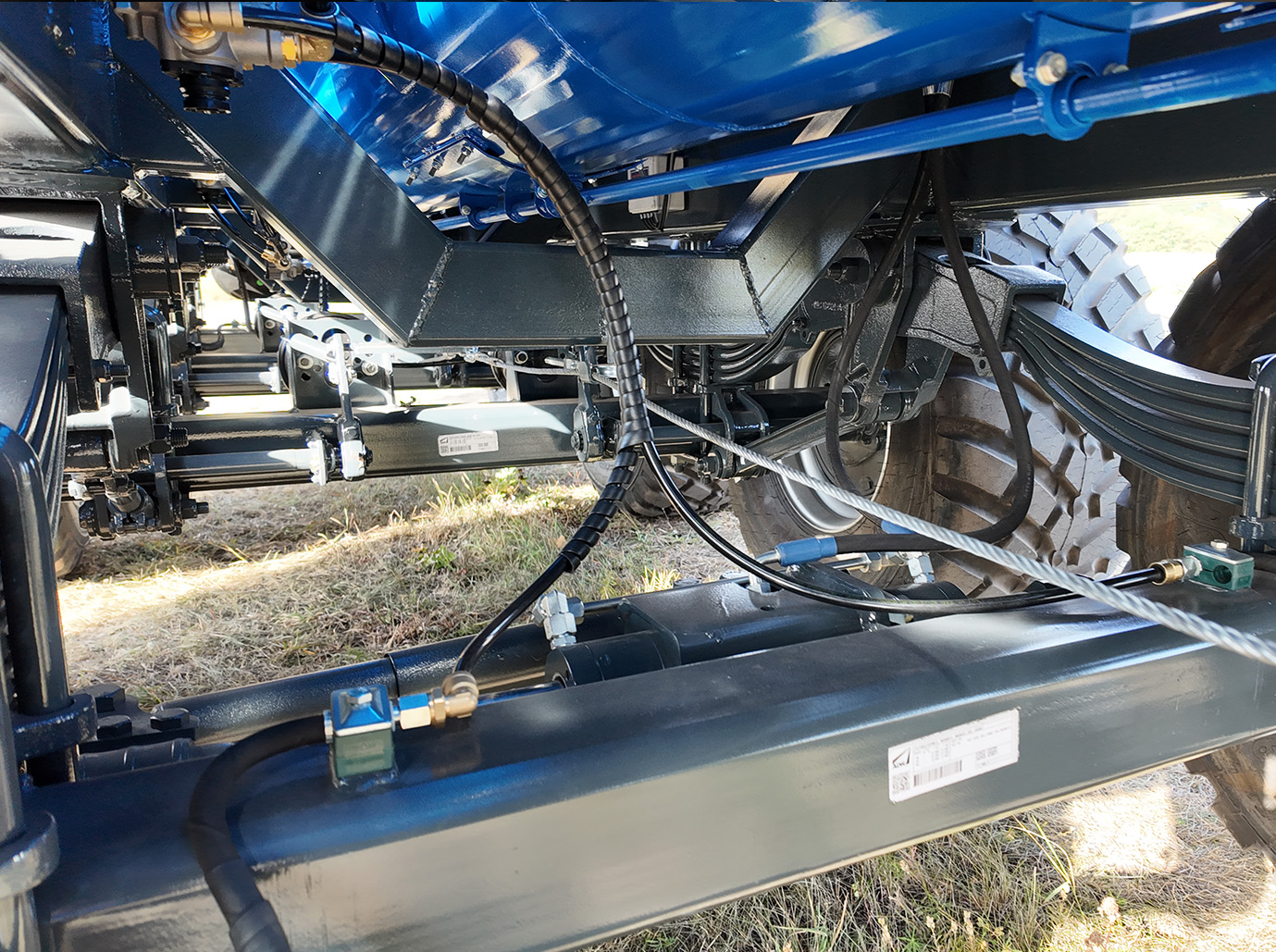

- „Quadro” típusú négytengelyes felfüggesztés; az első és a hátsó tengelyek kormányozhatók, ami megkönnyíti a félpótkocsi kanyarodását és meghosszabbítja a gumiabroncsok élettartamát; a hátsó tengely hidraulikusan rögzül a tolatáshoz

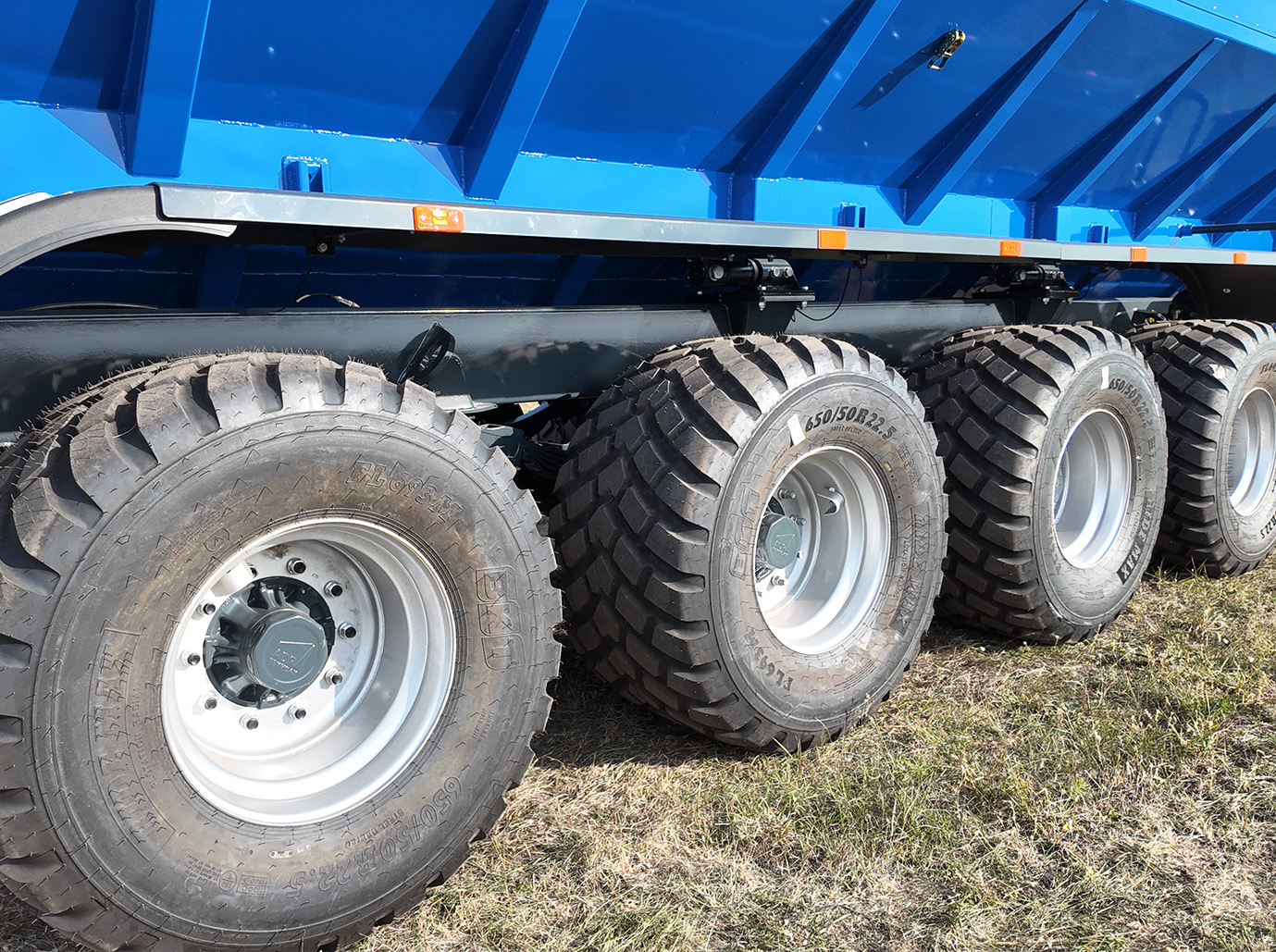

- A VKT India gumiabroncsok mérete:
– 560×60 R22,5 (terhelés: 6,3 t, 40 km/h sebességnél)
– 650×50 R22,5 (terhelés: 6,6 t, 40 km/h sebességnél) – opcionális
- Pronar lengyel gumiabroncsok
- A fékrendszer lehet pneumatikus (egy- vagy kétkörös), hidraulikus vagy vegyes
- Cserélhető vonókarika, Ø 40, 50 vagy 90 mm (Scharmuller, Ausztria)

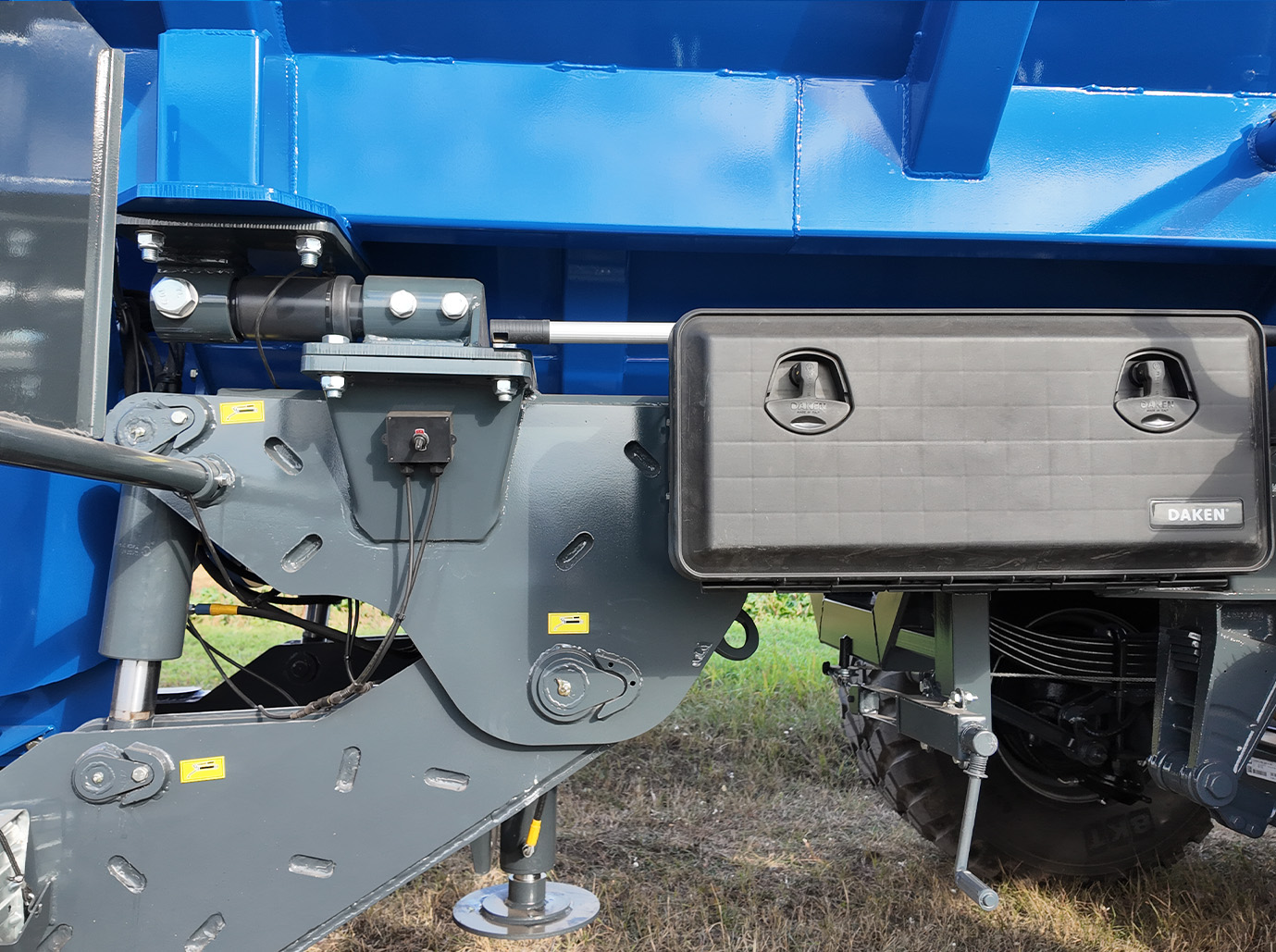

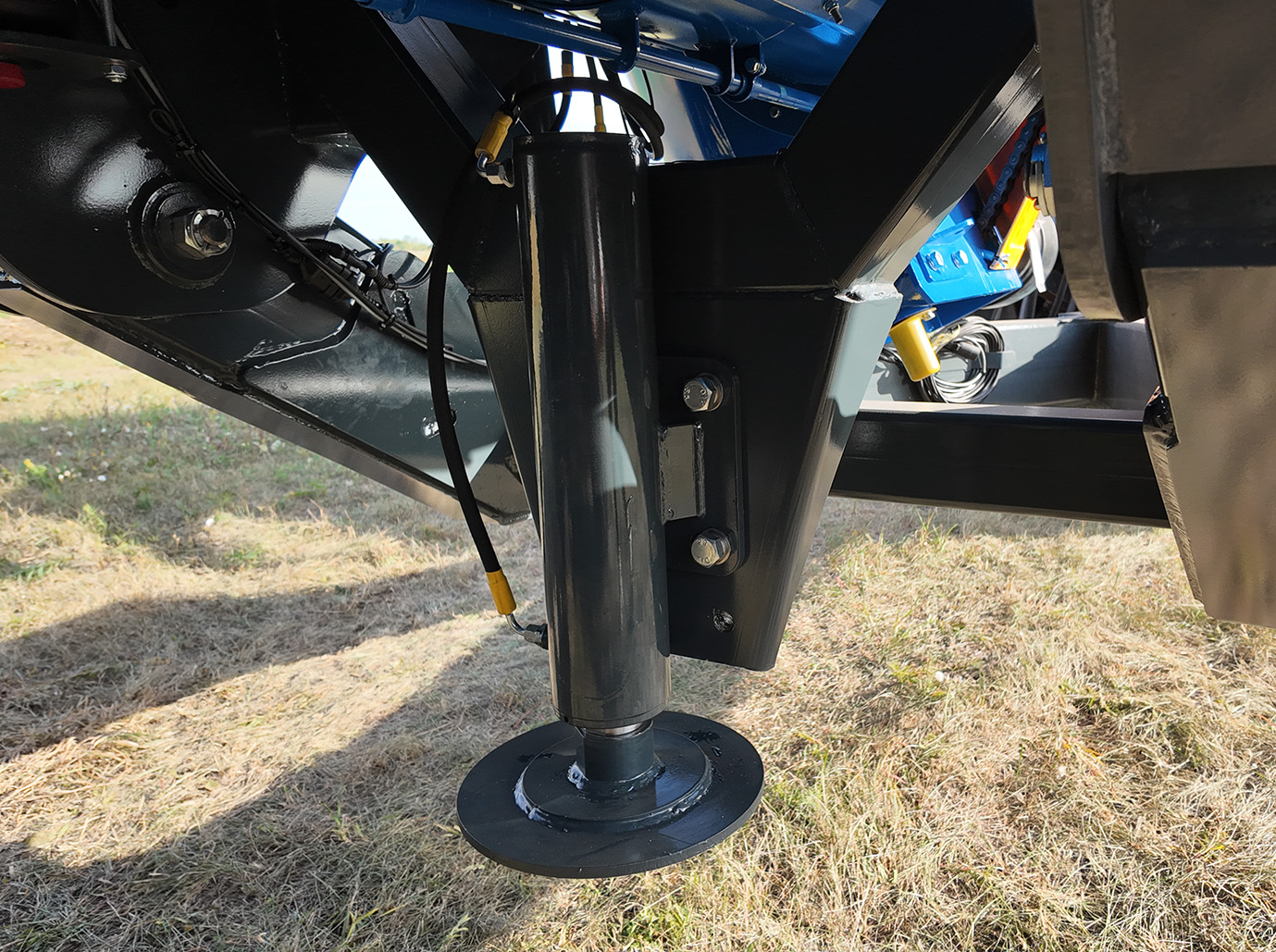

- A vonórúd hidraulikus támasza

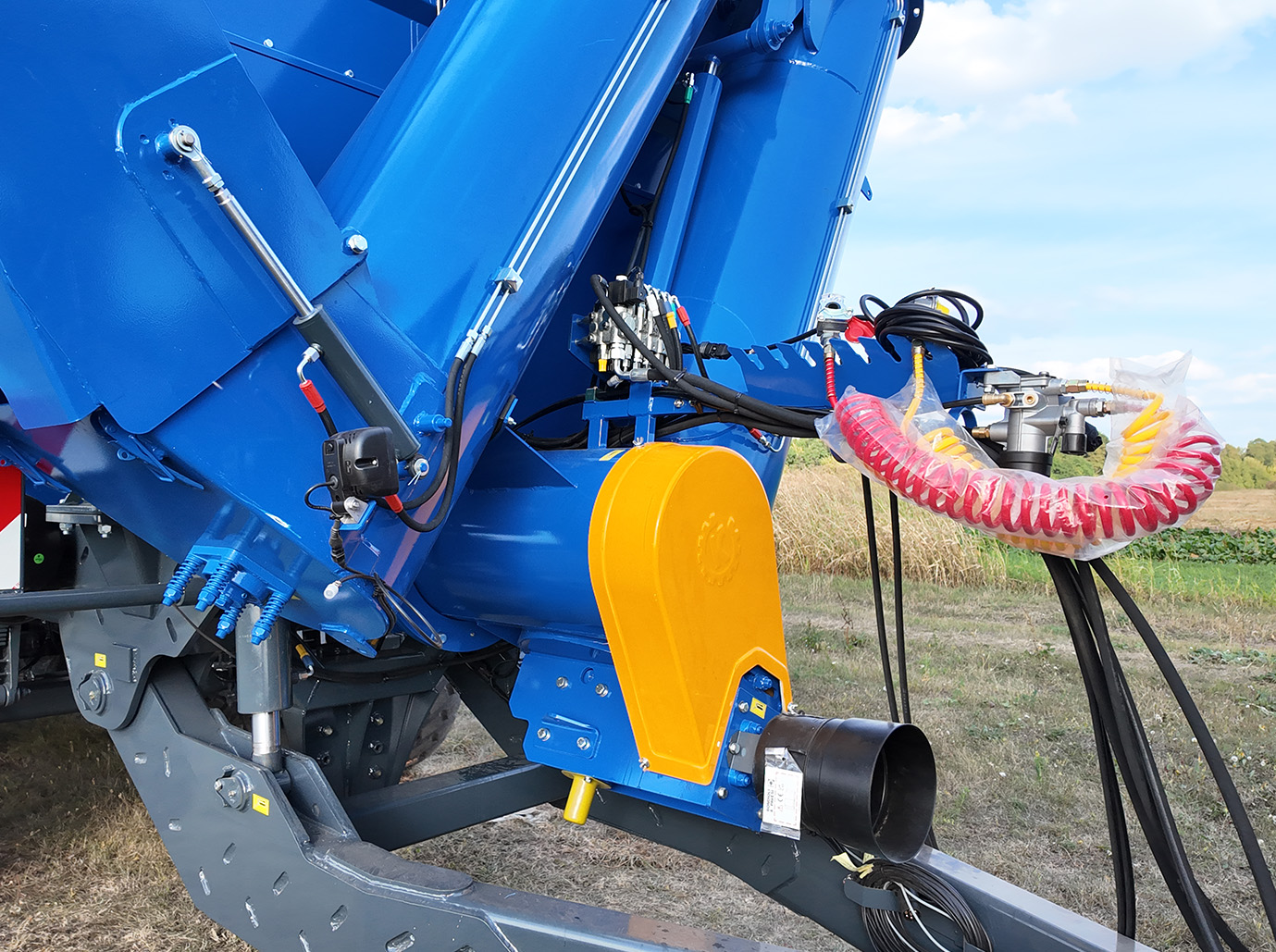

- A Bondioli és Pavesi cég által gyártott hajtómű, Olaszország
- Kardántengely vágott fejű csavarral, Bondioli és Pavesi, Olaszország
- A csiga fedele
- Egy darabból kovácsolt csigahélix, vastagsága 10/5 mm, olasz gyártmány

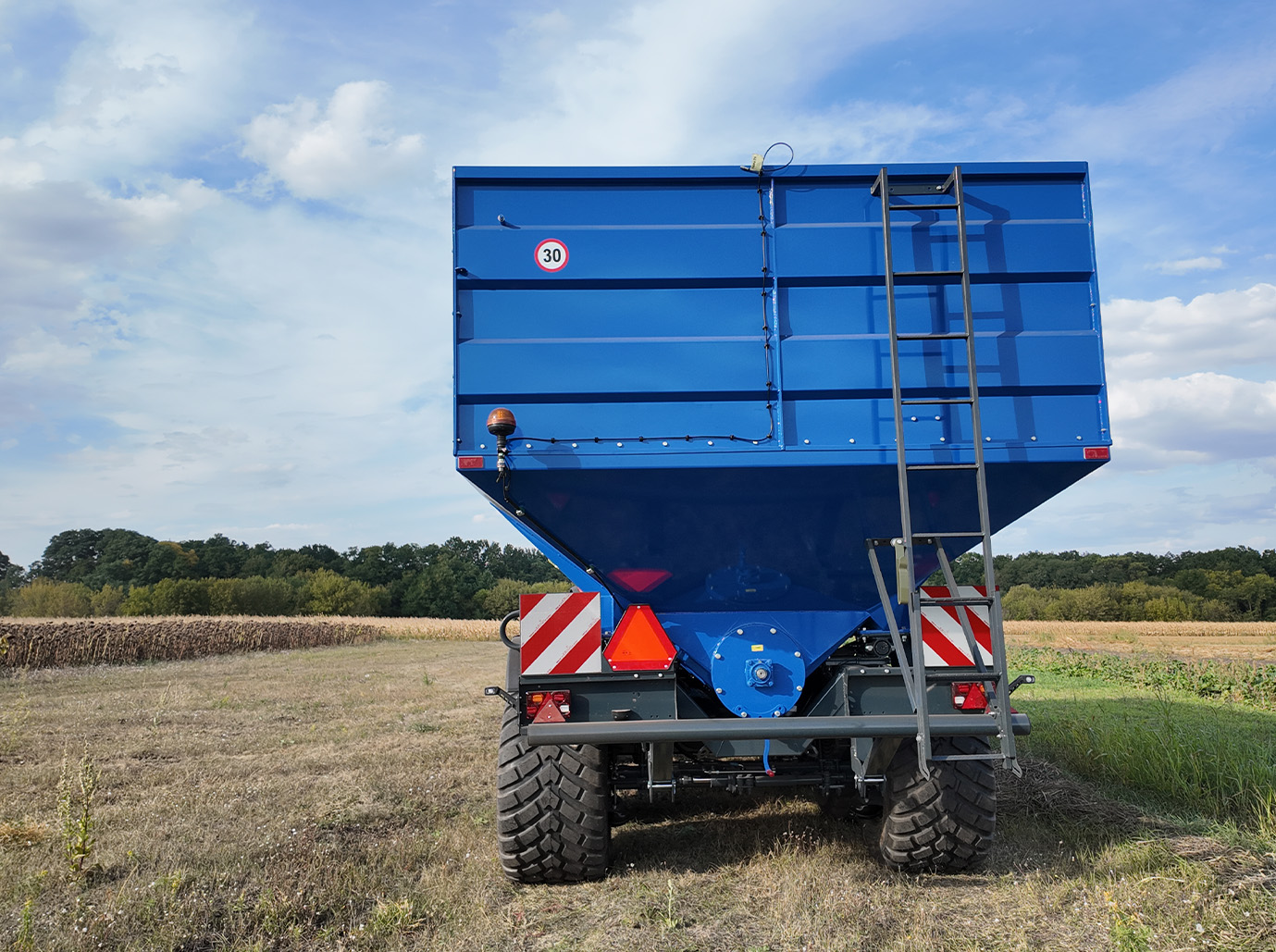

- Karbantartó létra
- A vízszintes csiga tisztítómechanizmusa (három nyílás)
- Adapter a traktorhoz való csatlakozás magasságának állításához
- Sátoros rendszer (alapfelszerelés Ukrajnában)
- Hidraulikusan állítható csigapajzs (alapfelszereltség Ukrajnában)
